ИБП переменного тока ШТИЛЬ настенный 0,250 кВА SW250LD (внешняя батарея)

Артикул товара: 134037-00 (Артикул поставщика: SW250LD)
Производитель: штиль Россия
ИБП переменного тока ШТИЛЬ настенный 0,250 кВА SW250LD (внешняя батарея)
ИБП переменного тока ШТИЛЬ настенный 0,250 кВА SW250LD (внешняя батарея) ИБП переменного тока ШТИЛЬ настенный 0,250 кВА SW250LD (внешняя батарея) ИБП переменного тока ШТИЛЬ настенный 0,250 кВА SW250LD (внешняя батарея) ИБП переменного тока ШТИЛЬ настенный 0,250 кВА SW250LD (внешняя батарея) ИБП переменного тока ШТИЛЬ настенный 0,250 кВА SW250LD (внешняя батарея)

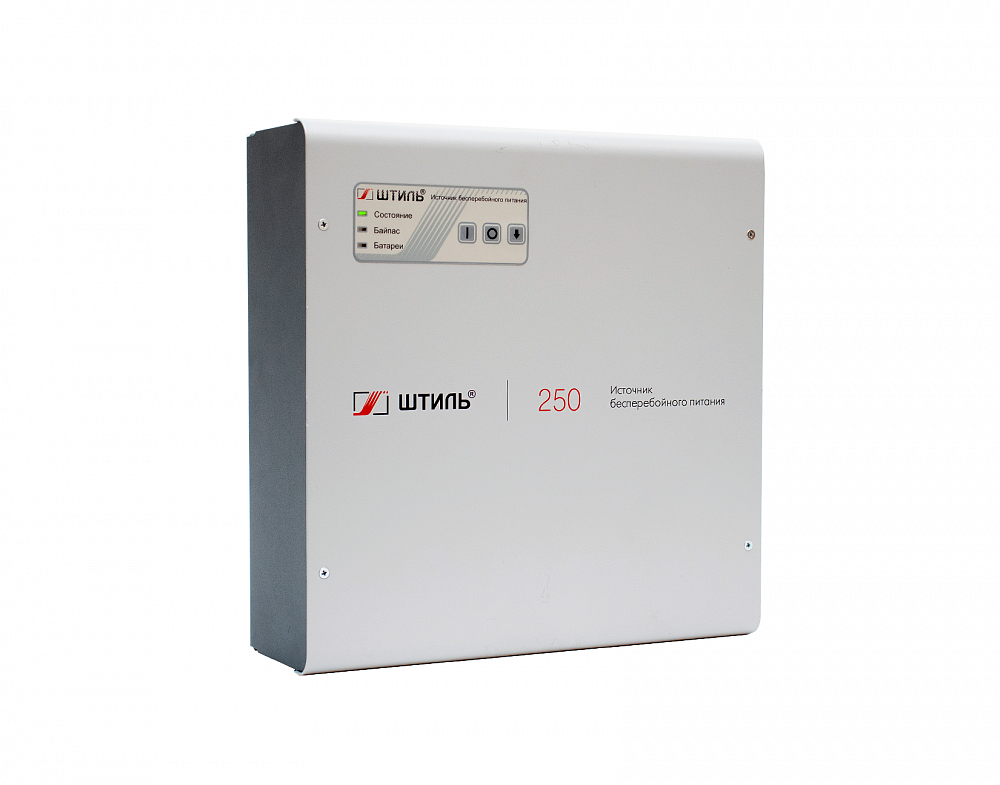

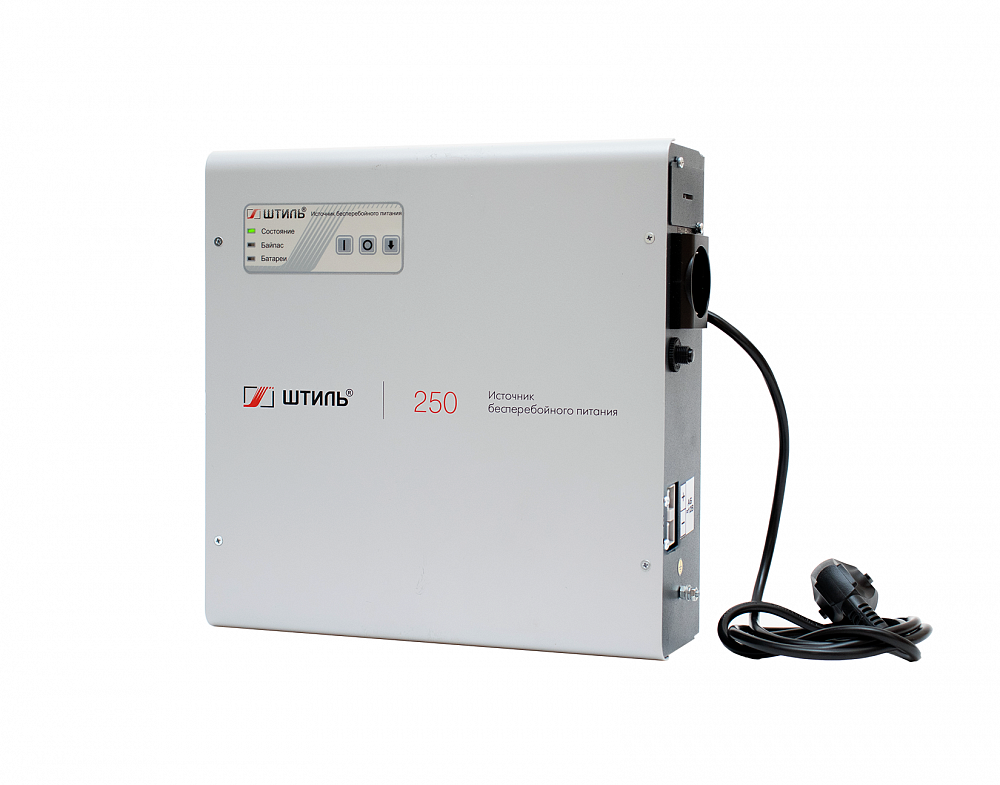

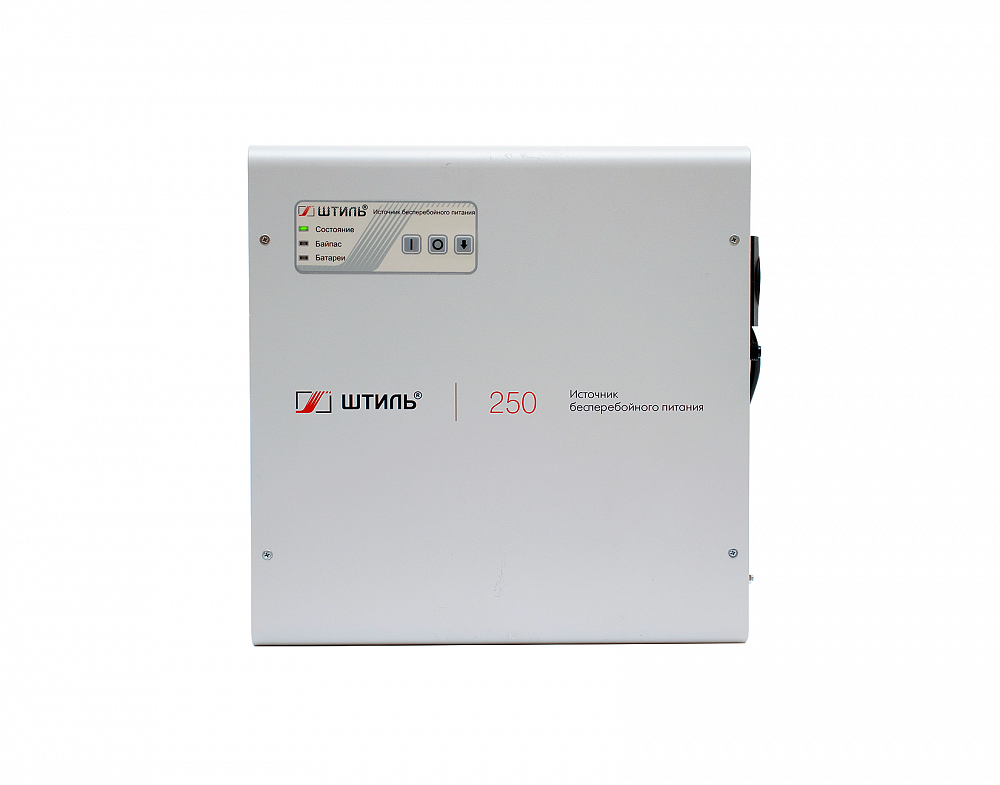

Настенные ИБП «Штиль» серии SW-LD 250 ВА

ИБП «Штиль» серии SW-LD мощностью 250 ВА представляют собой однофазные ИБП двойного преобразования (топология «on-line») настенного исполнения. Данные решения были разработаны специально для обеспечения непрерывного электроснабжения отопительного оборудования (газовых котлов, циркуляционных насосов и т. п.). Однако они также являются идеальным решением для обеспечения бесперебойного электропитания и другого ответственного оборудования в квартирах, коттеджах, загородных домах и офисах: систем водоснабжения и очистки воды, сетей охранной сигнализации и видеонаблюдения, аудио- и видеотехники, ПК, периферийного компьютерного оборудования и т. д.

Конструктивное исполнение

ИБП «Штиль» серии SW-LD мощностью 250 ВА имеют удобное настенное исполнение, оснащены LED-индикаторами, выходной EURO розеткой, коммуникационными интерфейсами для организации мониторинга (опционально). Устройство не оснащено внутренней аккумуляторной батареей, но имеет возможность подключения внешней АБ.

В данной модели используется естественное (безвентиляторное) охлаждение.

Схема построения и её основные преимущества

ИБП выполнены по современной технологии «on-line», принцип которой заключается в преобразовании переменного тока в постоянный и его последующей регенерации обратно в переменный. При таком режиме аккумуляторные батареи включены в работу постоянно, следовательно, переход нагрузки на питание от аккумуляторов происходит мгновенно, что недоступно для резервных и линейно-интерактивных ИБП, имеющих ненулевое время переключения.

Кроме того, благодаря такому принципу преобразования выходное напряжение не подвержено влиянию колебаний входного напряжения, что позволяет за счёт непрерывного регулирования поддерживать высокую точность стабилизации и идеальную синусоидальную форму выходного напряжения в широком диапазоне колебаний и скачков входного напряжения (90 – 295 В).

Автономная работа

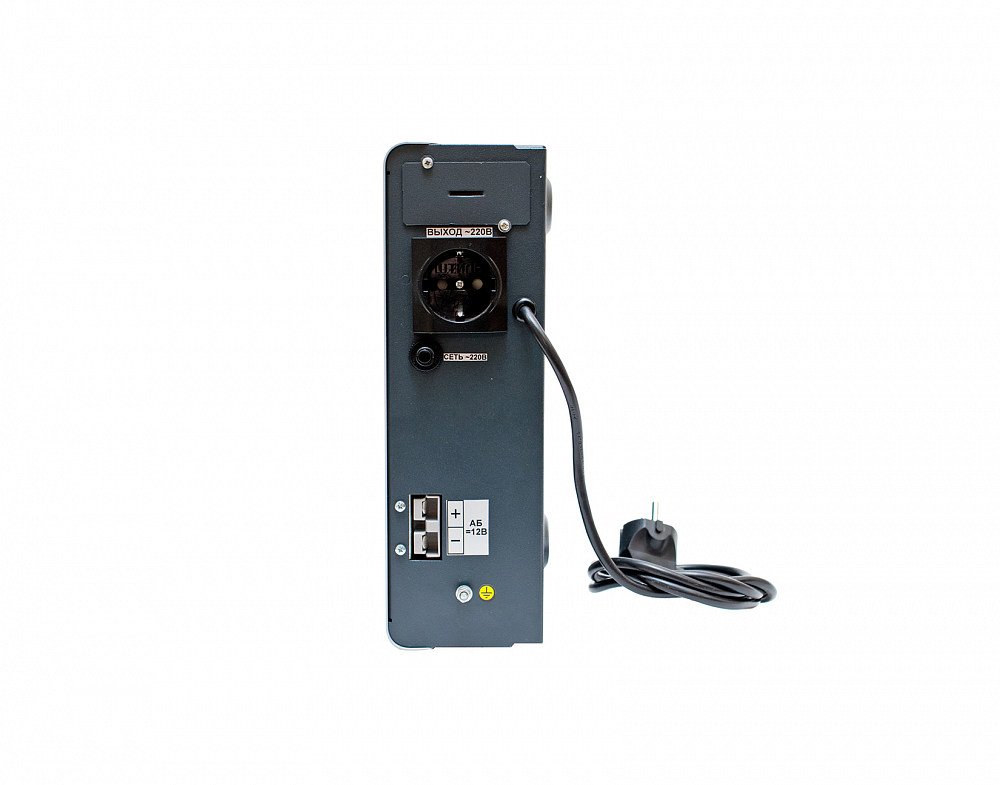

Устройство не оснащено внутренней аккумуляторной батареей, но имеет возможность подключения внешней АБ. Для её зарядки предусмотрено встроенное ЗУ с номинальным током 6 А. Внешняя батарея подключается к ИБП через разъём типа TD50A.

Высокая надежность

  • «on-line» топология (безразрывное переключение нагрузки на питание от АБ, идеальное синусоидальное выходное напряжение);
  • Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим - 90-295 В;
  • Коррекция входного коэффициента мощности;
  • Полное цифровое управление на основе высокопроизводительного цифрового сигнального процессора (DSP – Digital Signal Processor);
  • Защита от перегрузки, перегрева, короткого замыкания, повышенного и пониженного входного напряжения, электрических помех в сети электропитания, высоковольтных выбросов, колебаний частоты, переходных процессов при коммутации и нелинейных искажений;
  • Совместимость в работе с дизель генераторными установками (ДГУ).
Функциональность
  • Панель управления со светодиодными индикаторами для контроля состояния и настройки ИБП;
  • Возможность установки пользователем выходного напряжения в диапазоне 210-240, с шагом 5 В (требуется карта мониторинга IC-SNMP/Web или IC-SNMP/mini-USB);
  • Широкие возможности локального и удаленного мониторинга и управления ИБП:
    • RS-232;
    • USB;
    • «сухие» контакты;
    • Ethernet (поддержка протоколов SNMP/SMTP и др.);
    • ПО для мониторинга.
  • Плавный пуск.
Повышенная эксплуатационная готовность
  • Возможность обеспечения требуемого времени автономной работы за счет подключения внешней АБ;
  • Полный набор функций контроля батарей (мониторинг состояния, тестирование ёмкости, защита от глубокого разряда, термокомпенсация заряда и контроль АБ по "средней" точке как дополнительные опции);
  • Автоматический перезапуск при восстановлении после аварий, включая КЗ, перегрев, перегрузку, а также глубокий разряд батарей (при повторном появлении сети);
  • Функция «холодного» старта, позволяющая запускать ИБП от АБ при отсутствии входной сети переменного тока
  • Самодиагностика при запуске устройства и во время работы;
  • Автоматический и принудительный байпас.
Энергоэффективная работа
  • Выходной коэффициент мощности 0,9 гарантирует эффективное питание мощных нагрузок;
  • Входной коэффициент мощности равный 0,99 и малый коэффициент нелинейных искажений тока (до 2,5 % при линейной нагрузке) сокращают расходы на компенсацию реактивной мощности и фильтрацию в сети питания;
  • КПД до 89% при работе в режиме on-line (99% в режимах ECO и байпас) обеспечивает значительное энергосбережение;
  • Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим (при условии, что выходная мощность для нагрузки будет находиться в допустимых пределах) позволяет реже использовать энергию батарей, что продлевает срок их службы;
  • Поддержка режима работы ECO обеспечивает максимальную экономию энергии в условиях относительно качественного электропитания.
Комплектация:
  • ИБП переменного тока;
  • Батарейный кабель TD50А-T-2-2х6, длина 2 м;

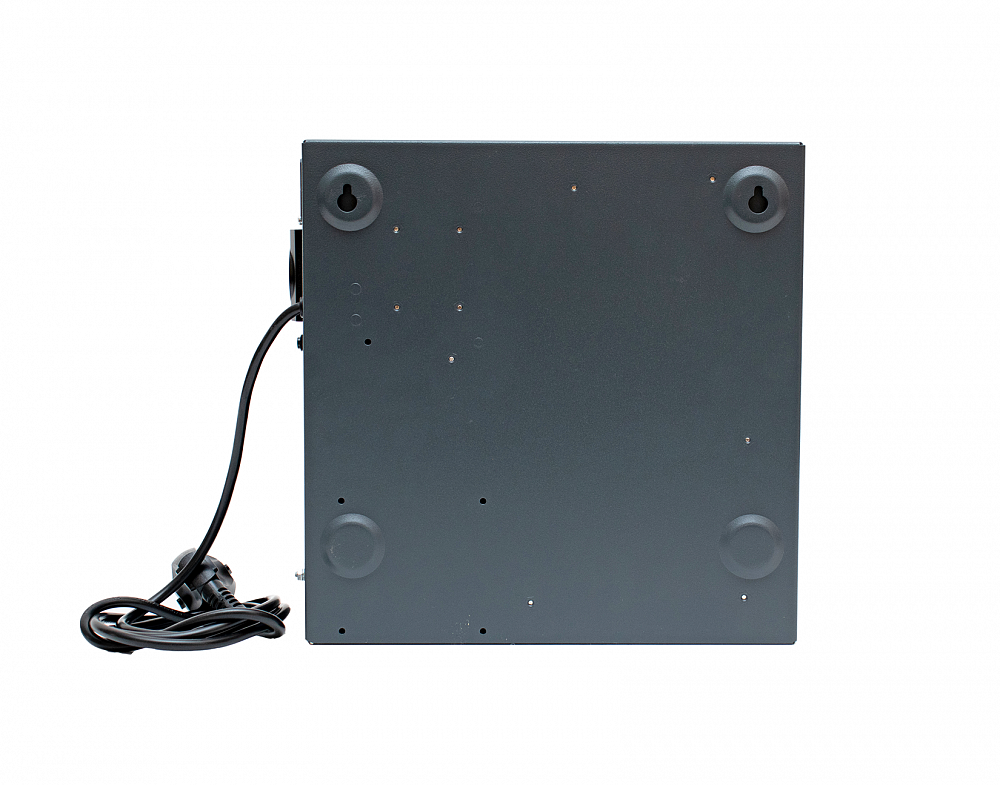

  • Комплект для настенного монтажа;
  • Руководство по эксплуатации;
  • Гарантийный талон;
  • Упаковка.

Время автономной работы ИБП Штиль SW250LD от внешних АБ в зависимости от уровня нагрузки и емкости АБ :

Емкость АБ   Нагрузка 100 Вт Нагрузка 200 Вт
 55 Ач  4 ч  1 ч 45 мин
 100 Ач  8 ч 30 мин  3 ч 40 мин

ВНИМАНИЕ! Производитель оставляет за собой право без предварительного уведомления вносить конструктивные и схемные изменения, не ухудшающие технические характеристики изделия.

Руководство по эксплуатацииСкачать
Сертификат соответствия Таможенного Союза (ЕАС)Скачать
БрендШтиль
МодельSW250LD
Топологияon-line
Максимальная выходная мощность, кВА/кВт0,250/0,225
Количество фаз, вход1
Количество фаз, выход1
Номинальное входное напряжение, В230
Диапазон входного фазного напряжения, В90-295
Номинальная входная частота, Гц50
Диапазон входной частоты, Гц45-65
Номинальное выходное напряжение, Внастраивается в диапазоне 210 - 240 с шагом 5 В (требуется карта мониторинга IC-SNMP/Web или IC-SNMP/mini-USB)
Стабилизация выходного напряжения, %±2
Номинальная выходная частота, Гц50
КПД, %89
Допустимая перегрузка101-105% - в течение 3 мин; 105-130% - в течение 60 с; 130-150% - в течение 1 с; более 150% - 0,2 сек с последующим переключением на байпас
Вид охлажденияЕстественное охлаждение (без вентилятора)
Коэффициент нелинейных искажений, %<2,5 при линейной нагрузке, <4 при нелинейной нагрузке
Коэффициент мощности0,99
Форма выходного напряжениясинусоидальная
Номинальное напряжение АБ, В12
Максимальный зарядный ток, А6
Время автономной работы для полной нагрузки, минзависит от емкости АБ
Исполнениенастенное
Размер без упаковки (ШхВхГ), мм285х278х92
Размер в упаковке (ШхВхГ), мм350x150x350
Масса, кг4
Масса в упаковке, кг5,1
Степень защитыIP20
Диапазон температуры окружающей среды, °С+5 ... +40
Диапазон температуры окружающей среды при транспортировке и хранении, °С-40 ... +40
Относительная влажность воздуха, %80
Гарантийный срок, мес24
Срок службы, лет10
Наработка на отказ (MTBF), чне менее 70000
