ИБП переменного тока Штиль STR1103SL (АБ 96В)
В ГК «Штиль» вы можете на привлекательных условиях приобрести on-line ИБП серии STR-SL мощностью от 1 до 3 кВА, созданные по топологии on-line и имеющие функцию «горячей» замены встроенных аккумуляторных батарей. Эти источники бесперебойного питания целесообразно использовать для защиты особо важных потребителей электрической энергии, которые должны работать без отключения, к их числу могут относиться:
- серверы, группы серверов;
- сетевое оборудование;
- оборудование вычислительных, а также телекоммуникационных центров;
- СКУД и системы безопасности, а также оборудование пожаротушения, видеонаблюдения, аварийной сигнализации и т. д.;
- приборы учета электроэнергии и другие контрольно-измерительные приборы (КИП);
- устройства АСУ ТП ПС, то есть контроллеры, приборы автоматики и т. д.
On-line ИБП «Штиль», поддерживающие «горячую» замену батарей, также обеспечивают стабильную подачу напряжения, имеющего идеальную синусоидальную форму. Этого удалось достичь за счет использования принципа ВЧ двойного преобразования энергии (напряжения), а также применения уникальных алгоритмов управления, реализованных на базе цифрового сигнального микропроцессора. ИБП «Штиль» надежно защищают оборудование от различных неполадок, которые могут возникнуть в сети электрического питания, таких как:
- повышенное или пониженное напряжение на входе;
- высоковольтные выбросы;
- провалы напряжения на входе;
- колебания частоты;
- помехи.
Все модели этой серии ИБП выполнены в универсальном корпусе, предусматривающем установку в 19-дюймовую стойку или на пол. Устройства имеют удобную панель управления, которая оснащена поворотным жидкокристаллическим дисплеем и LED-индикаторами, с помощью которых можно контролировать и настраивать источники питания без подключения к персональному компьютеру. ИБП «Штиль» с функцией «горячей» замены батарей также:
- поддерживают расширенные возможности по управлению АКБ (мониторинг состояния, тестирование ёмкости, защита от глубокого разряда, термокомпенсация заряда и контроль по «средней» точке и т. д.);
- имеют широкий выбор коммуникационных интерфейсов, в том числе «сухие» контакты, RS-232, RS-485 и другие.
Автономная работа нагрузки обеспечивается встроенными АБ (5 Ач) и зарядным устройством (ток 1 А). При 100% нагрузке АБ обеспечат автономное питание нагрузки в течение 5 минут. Для увеличения времени работы от батарей к ИБП можно подключить дополнительные батарейные модули и стеллажи.
В случае выхода из строя встроенных АКБ предусмотрена их «горячая» замена, которая не повлияет на гарантию.
В STR1103SL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке.
- «on-line» топология (безразрывное переключение нагрузки на питание от АБ, идеальное синусоидальное выходное напряжение);
- Широкий предельный диапазон входного напряжения - 90-295 В;
- Коррекция входного коэффициента мощности;
- Полное цифровое управление на основе высокопроизводительного цифрового сигнального процессора (DSP – Digital Signal Processor);
- Защита от перегрузки, перегрева, короткого замыкания, повышенного и пониженного входного напряжения, электрических помех в сети электропитания, высоковольтных выбросов, колебаний частоты, переходных процессов при коммутации и нелинейных искажений;
- Совместимость в работе с дизель генераторными установками (ДГУ);

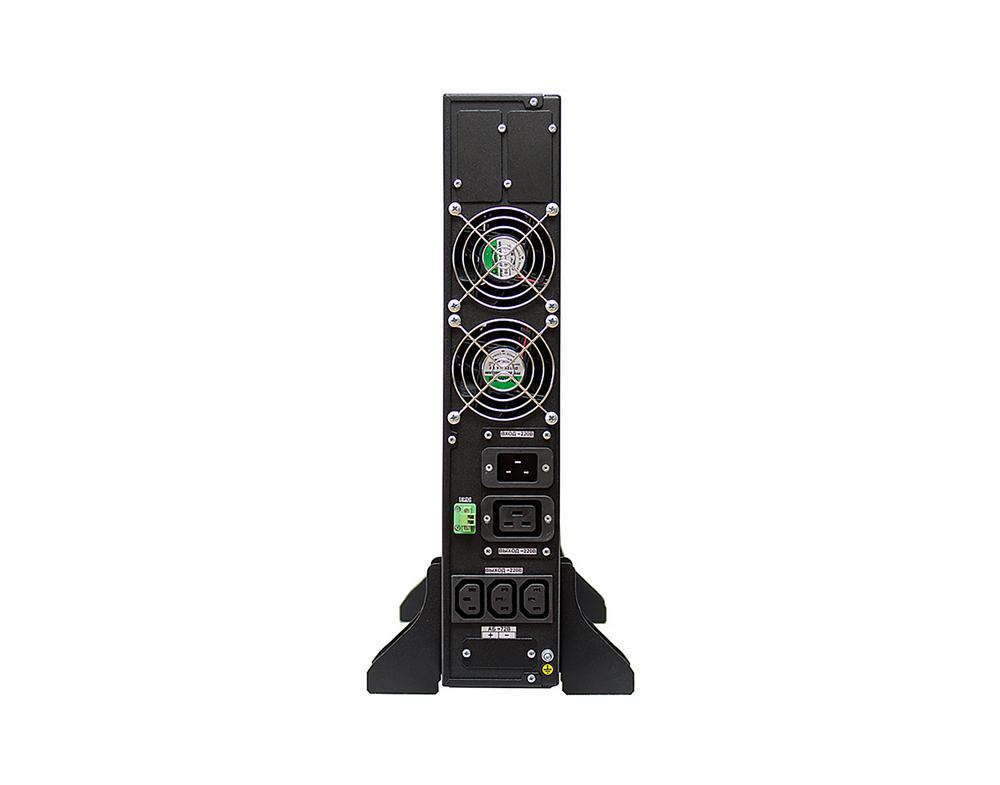

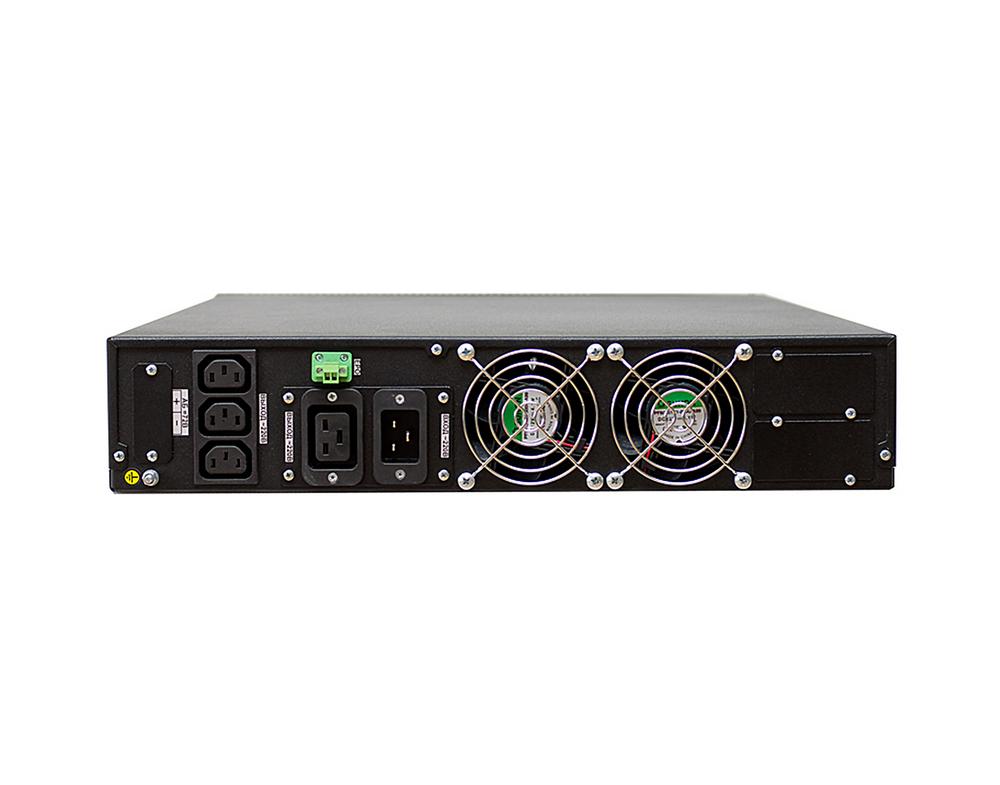

- Универсальное стоечное/напольное исполнение позволяет поставлять ИБП как в виде отдельного напольного блока, так и размещать в стойке;

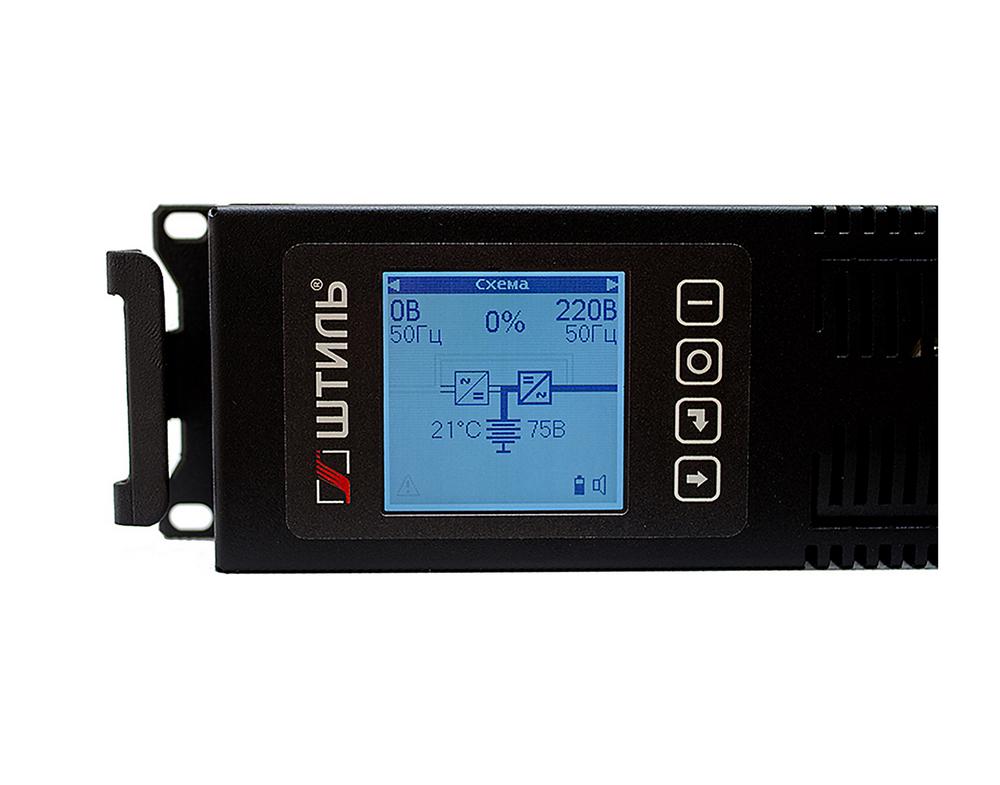

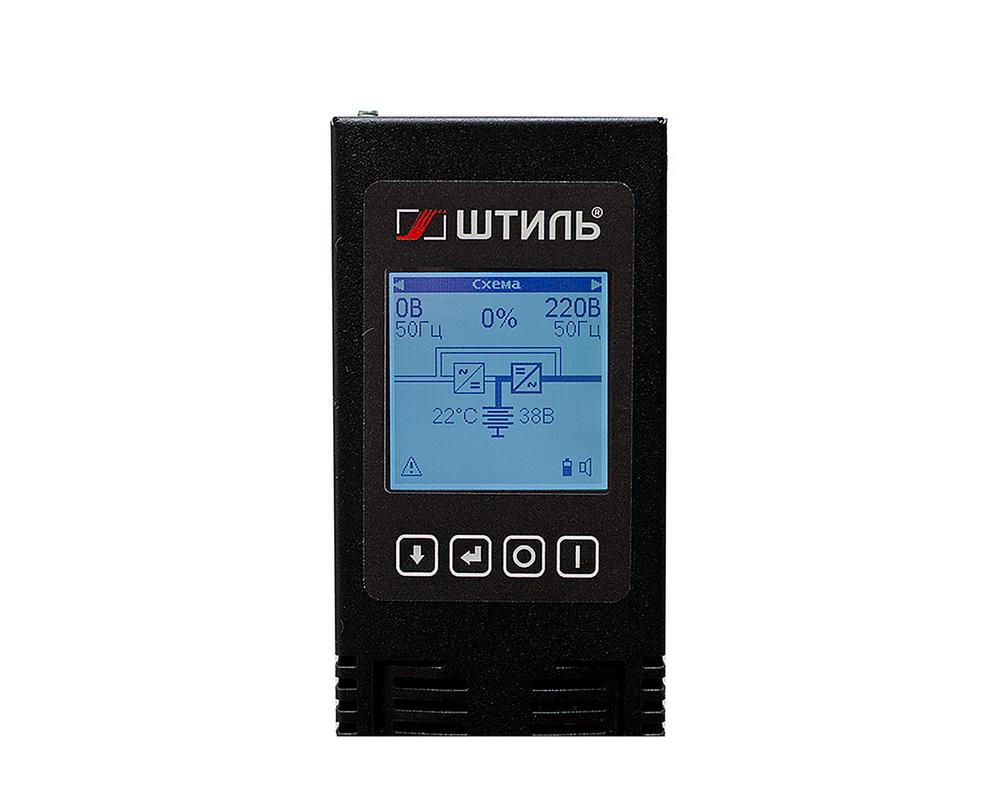

- Панель управления с поворотным ЖК-дисплеем и светодиодными индикаторами для контроля состояния и настройки ИБП без подключения к ПК;
- Возможность установки пользователем выходного напряжения 220/230/240 В;
- Широкие возможности локального и удаленного мониторинга и управления ИБП (опционально):
- Интерфейс RS-232;
- USB порт;
- Непрограммируемые и программируемые «сухие» контакты;
- Интерфейсы Ethernet (поддержка протоколов: Web/SNMP/SMTP/Modbus TCP и др.) и RS-485 (протокол Modbus RTU);
- Порт EPO для дистанционного аварийного отключения ИБП;
- ПО для мониторинга одного ИБП (Shut Down Manager);
- ПО для мониторинга множества ИБП (Shtyl Device Manager и Система дистанционного контроля и управления (СДКУ)).
- Плавный пуск;
- Встроенные батареи обеспечивают до 5 мин времени автономной работы (при 100% нагрузке);
- Функция «горячей» замены АБ, позволяет заменить блоки встроенных батарей на месте эксплуатации без отключения оборудования;
- Полный набор функций контроля батарей (мониторинг состояния, тестирование ёмкости, защита от глубокого разряда, термокомпенсация заряда и контроль АБ по "средней" точке как дополнительные опции);
- Автоматический перезапуск при восстановлении после аварий, включая КЗ, перегрев, перегрузку, а также глубокий разряд батарей (при повторном появлении сети);
- Самодиагностика при запуске устройства и во время работы;
- Встроенный автоматический байпас;
- Опциональная установка модуля внешнего байпаса позволяет выполнять настройку, сервисное обслуживание, ремонт и замену ИБП без прекращения подачи электропитания к подключённому оборудованию;
- Выходной коэффициент мощности 0,9 гарантирует эффективное питание мощных нагрузок;
- Входной коэффициент мощности равный 0,99 и малый коэффициент нелинейных искажений тока (до 2,5 % при линейной нагрузке) сокращают расходы на компенсацию реактивной мощности и фильтрацию в сети питания;
- КПД до 95% при работе в режиме on-line (99% в режимах ECO и байпас) обеспечивает значительное энергосбережение;
- Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим (при условии, что выходная мощность для нагрузки будет находиться в допустимых пределах) позволяет реже использовать энергию батарей, что продлевает срок их службы;
- Поддержка режима работы ECO обеспечивает максимальную экономию энергии в условиях относительно качественного электропитания;
- Интеллектуальная работа вентилятора обеспечивает регулировку скорости вращения вентилятора в зависимости от уровня нагрузки, что позволяет существенно увеличить срок службы вентиляторов, а также уменьшить уровень шума.
- ИБП переменного тока STR1103SL - 1 шт.
- Встроенные аккумуляторные батареи (12 В, 5 Ач) - 8 шт.
- Сетевой шнур с вилкой типа «Schuko - C19», длина 1,8 м - 1 шт.
- Кабель нагрузки типа «C14 - C13», длина 1,5 м - 1 шт.
- Упоры для вертикальной установки - 2 шт.
- Кронштейны для горизонтального крепления - 2 шт.
- Руководство по эксплуатации - 1 шт.
- Упаковка - 1 шт.
- Гарантийный талон - 1 шт.
ВНИМАНИЕ! Производитель оставляет за собой право без предварительного уведомления вносить конструктивные и схемные изменения, не ухудшающие технические характеристики изделия.
EAC. Таможенный союз. Сертификат соответствия | Скачать |
Бренд | Штиль |
Модель | STR1103SL |
Топология | on-line |
Максимальная выходная мощность, кВА/кВт | 3,0/2,7 |
Количество фаз, вход | 1 |
Количество фаз, выход | 1 |
Номинальное входное напряжение, В | 220 |
Диапазон входного фазного напряжения, В | 90-295 |
Номинальная входная частота, Гц | 50 |
Диапазон входной частоты, Гц | 45-55 |
Номинальное выходное напряжение, В | 220/230/240 (по умолчанию - 220) |
Стабилизация выходного напряжения, % | ±2 |
Номинальная выходная частота, Гц | 50 |
Стабилизация выходной частоты, % | ±0,2 |
КПД, % | 95 |
Допустимая перегрузка | 105-130% - в течение 60 с; 130-150% - в течение 1 с; более 150% - 0,2 сек с последующим переключением на байпас |
Коэффициент нелинейных искажений, % | < 2,5% при линейной нагрузке, < 4% при нелинейной нагрузке |
Форма выходного напряжения | чистая синусоида |
КПД при работе от АБ, % | 86 |
Время перехода на работу от АБ, с | 0 с |
Номинальное напряжение АБ, В | 96 |
Максимальный зарядный ток, А | 1 |
Емкость АБ, А*ч | 5 |
Количество устанавливаемых АБ, шт. | 8 |
Время перезаряда встроенных АБ, ч | не более 8 (до 90% емкости) |
Исполнение | универсальное |
Высота, U | 2U |
Размер без упаковки (ШхВхГ), мм | 490х88х674 (rack) 207х458х674 (tower) |
Масса, кг | 34 |
Степень защиты | IP20 |
Диапазон температуры окружающей среды, °С | +5 ... +40 |
Диапазон температуры окружающей среды при транспортировке и хранении, °С | -40 ... +40 |
Относительная влажность воздуха, % | от 0 до 95 (без конденсата) |
Уровень шума, дБ | < 45 |
Гарантийный срок, мес | 24 |
Срок службы, лет | 10 |
Наработка на отказ (MTBF), ч | ≥70000 |
