ИБП ST1106L (6000 ВА)
Онлайн ИБП ST1106L предназначен для организации бесперебойной работы и индивидуальной/групповой защиты от перепадов напряжения однофазной нагрузки бытового или коммерческого применения суммарной мощностью 6 кВА /5,4 кВт, например:
- газовых и водонагревательных котлов, циркуляционных насосов и другого отопительного оборудования;
- аудиооборудования и видеотехники;
- серверов, серверных стоек и небольших ЦОД;
- компьютерных залов и сетевого оборудования;
- охранной и аварийной сигнализации, систем пожаротушения и видеонаблюдения.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST1106L отлично функционирует в связке с дизельгенераторными установками.
ST1106L – это источник бесперебойного питания топологии онлайн с высокочастотным двойным преобразованием энергии, благодаря которому устройство позволяет:
- стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода в автономный режим;
- моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
- питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).
Устройство охлаждается с помощью двух малошумных вентиляторов с адаптивным режимом работы.
Установка и подключение

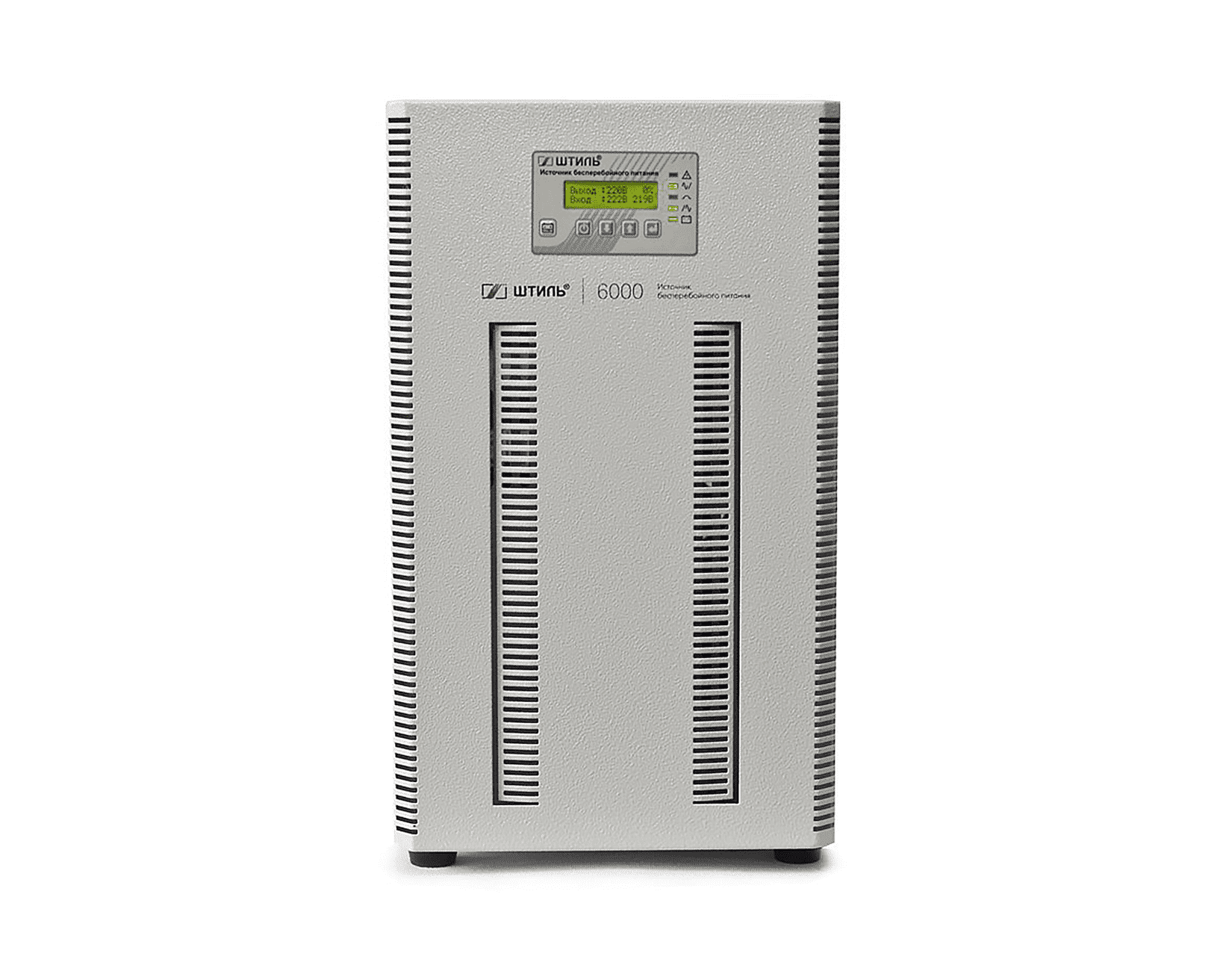

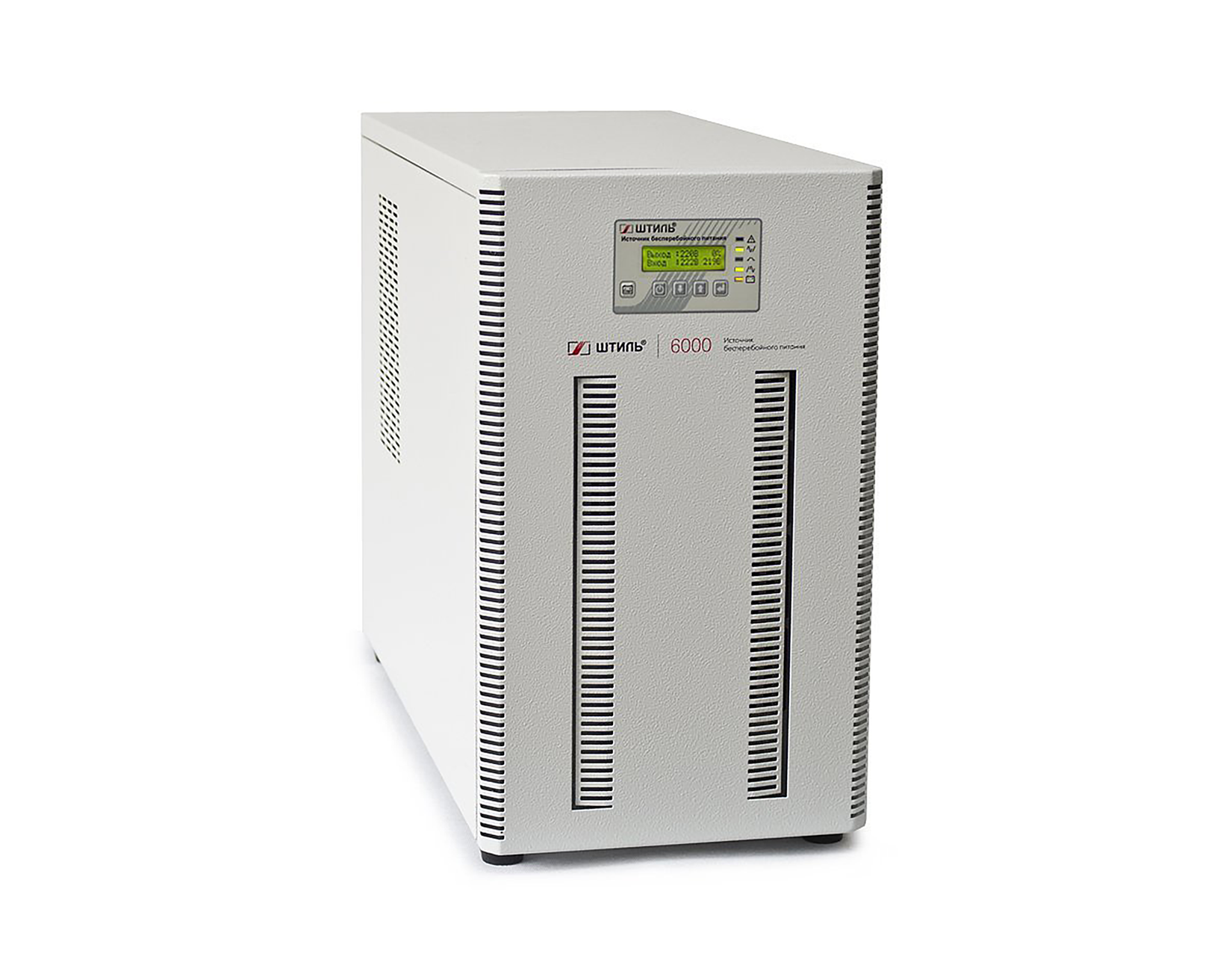

ИБП имеет напольное исполнение (tower). Его можно установить на любой ровной горизонтальной поверхности.
Для подключения нагрузки и обеспечения электропитания используются клеммные колодки, которые располагаются в закрытом отсеке на задней панели устройства.
Автономная работа
Для обеспечения автономной работы нагрузки ST1106L имеет встроенное зарядное устройство (ток 4 А) и разъем для подключения внешних батарей. Максимальное значение ёмкости внешних батарей составляет 120 Ач (без установки внешнего ЗУ) и 150 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 2 ч или 3 ч соответственно (при 100% нагрузке).
Установка АБ осуществляется в специальные батарейные модули или стеллажи.
В ИБП применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).
Кроме того, модель обладает специальными алгоритмами, позволяющими:
- отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
- заранее уведомить пользователя об износе АБ;
- точно прогнозировать время автономии при текущей нагрузке.
Панель управления

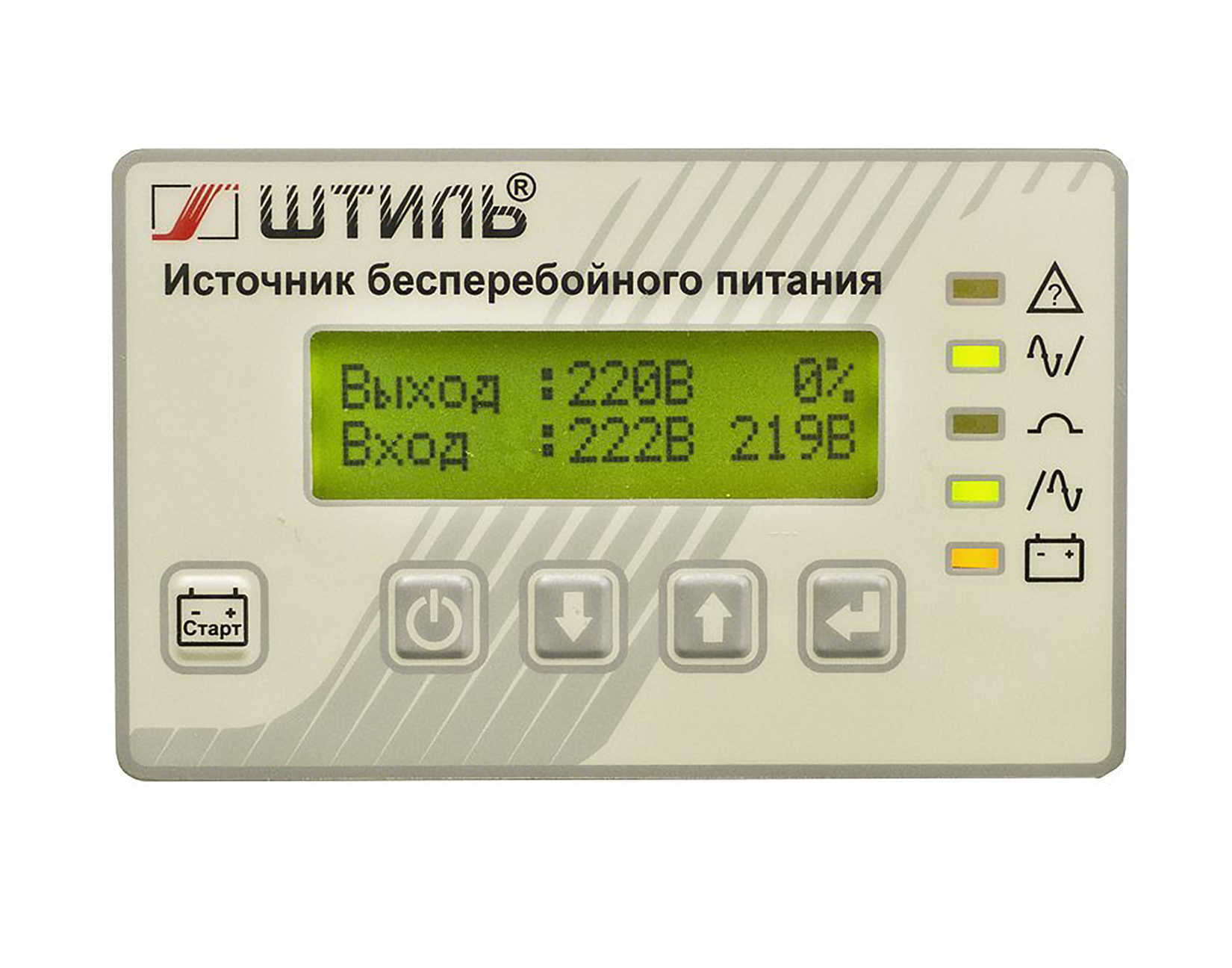

Контроль и настройка основных рабочих параметров ИБП выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:
- «Состояние» – оповещает о режиме работы устройства;
- «Сеть» – оповещает о состоянии сети;
- «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
- «Инвертор» – оповещает о работе инвертора;
- «Батарея» – показывает состояние батарей.
Информация на ЖК-дисплее:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- значение напряжения батарей и их состояние;
- активная и полная мощность нагрузки;
- аварии с указанием их причин.
С помощью панели управления можно выполнить три теста АБ:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).
Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».
Защита
ST1106L имеет встроенную систему защиты от:
- перегрузки и короткого замыкания;
- внутреннего перегрева;
- высокочастотных сетевых помех и импульсных перенапряжений;
- переходных процессов при коммутации и нелинейных искажений;
- «глубокого» разряда батарей.
Поддерживается автоматический перезапуск ИБП после устранения причины аварии.
Встроенный электронный байпас предназначен для автоматического и бесперебойного переключения электропитания нагрузки на сеть при выходе ИБП из строя или его перегрузке.
Средства мониторинга
ST1106L имеет функционал, позволяющий выполнять локальный/удаленный мониторинг работы. На задней панели устройства предусмотрено два слота для установки плат мониторинга со следующими интерфейсами:
- RS-232 (протокол Megatec);
- RS-485 (протоколы Modbus RTU/Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- «сухие» контакты.
Контроль и отслеживание работы источника питания с установленной платой можно выполнять через веб-браузер или специальное ПО Shtyl Device Manager (SDM). Платы расширения не входят в комплект поставки, они приобретаются отдельно.
- безразрывное мгновенное переключение на питание от АБ;
- идеальное синусоидальное выходное напряжение;
- работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
- высокая точность стабилизации напряжения – ±2%;
- выходной коэффициент мощности – 0,9;
- входной коэффициент мощности – 0,99;
- малый коэффициент нелинейных искажений тока – до 2% при линейной нагрузке.
- плавный пуск;
- резервное питание до 2 ч или до 3 ч (при установке внешнего ЗУ) при 100% нагрузке;
- совместимость в работе с генераторами;
- функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения);
- встроенный автоматический байпас;
- широкие возможности локального/удаленного мониторинга;
- большой выбор дополнительных аксессуаров.
- многоуровневая электронная система защиты;
- автоматический перезапуск при восстановлении после аварий;
- полный набор функций контроля и управления АБ;
- самодиагностика при запуске и во время работы;
- высокая перегрузочная способность (особенно важно при работе с двигателями);
- срок службы – не менее 10 лет.
- поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
- КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
- охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
Превосходные технические характеристики
Функциональность
Высокая надежность
Энергоэффективность
| Однофазные ИБП переменного тока. Брошюра | /images/download/odnofaznyie-ibp-peremennogo-toka-broshyura_127339.pdf |
| ИБП переменного тока. Брошюра | /images/download/ibp-peremennogo-toka-broshyura_127339.pdf |
| ИБП переменного тока. Каталог | /images/download/ibp-peremennogo-toka-katalog_127339.pdf |
| Однофазные ИБП. Прайс-лист | /images/download/odnofaznyie-ibp-prays-list_127339.pdf |
| Аксессуары для однофазных ИБП. Прайс-лист | /images/download/aksessuaryi-dlya-odnofaznyih-ibp-prays-list_127339.pdf |
| Источники бесперебойного питания ST1106L | /images/download/istochniki-bespereboynogo-pitaniya-st1106l_127339.pdf |
| Shut Down Manager. ПО для мониторинга и управления ИБП | /images/download/shut-down-manager-po-dlya-monitoringa-i-upravleniya-ibp_127339.pdf |
| Shtyl Device Manager. ПО для мониторинга и управления оборудованием «Штиль» | /images/download/shtyl-device-manager-po-dlya-monitoringa-i-upravleniya-oborudovaniem-«shtil»_127339.pdf |
| Источники бесперебойного питания серии ST | /images/download/istochniki-bespereboynogo-pitaniya-serii-st_127339.pdf |
| Полная мощность, кВА | 6 |
| Активная мощность, кВт | 5,4 |
| Форм-фактор | напольный |
| Топология | on-line (с двойным преобразованием) |
| Режимы работы | on-line, автономный, ECO |
| Страна производитель | Россия |
| Тип входной сети | однофазная трехпроводная (L, N, PE) |
| Совместимость с генератором | да |
| Номинальное входное напряжение, В | 220 |
| Рабочий диапазон входного напряжения, В | 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50% |
| Предельный диапазон входного напряжения, В | 90-295 |
| Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, % | +5, +10, +15, +20, +25 (значение по умолчанию |
| Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, % | -5, -10, -15, -20, -25 (значение по умолчанию |
| Номинальная входная частота, Гц | 50 |
| Допустимый диапазон входной частоты, Гц | 43-57 |
| Входной коэффициент мощности | 0,99 |
| Максимальный входной ток, А | 38 |
| Плавный пуск | да |
| Тип выходного напряжения | однофазное |
| Номинальное выходное напряжение, В | 220 |
| Диапазон настройки выходного напряжения, В | 220-240 |
| Точность стабилизации выходного напряжения, % | ±2 |
| Форма выходного напряжения | чистая синусоида |
| Выходной коэффициент мощности | 0,9 |
| Номинальная выходная частота, Гц | при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем |
| Точность стабилизации выходной частоты (при работе от АБ), % | ±0,1 |
| Максимальный выходной ток, А | 27 |
