ИБП переменного тока ШТИЛЬ 19" SR1101L

Онлайн ИБП SR1101L предназначен для обеспечения бесперебойного электропитания однофазных электроприборов суммарной мощностью 1000 ВА /900 Вт, например:

• серверов и IT-систем;
• сетевого оборудования;
• телеком оборудования и систем связи;
• систем безопасности и контроля доступа;
• диагностических медицинских аппаратов;
• оборудования АСУ ТП.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SR1101L отлично функционирует в связке с дизельгенераторными установками.

Принцип работы SR1101L основан на технологии двойного преобразования энергии, благодаря чему устройство позволяет:

• стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода на АБ;
• моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
• питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).

Устройство охлаждается с помощью малошумного вентилятора с адаптивным режимом работы.

Превосходные технические характеристики

• безразрывное мгновенное переключение на питание от АБ (онлайн топология);
• идеальное синусоидальное выходное напряжение;
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
• высокая точность стабилизации напряжения – ±2%;
• выходной коэффициент мощности – 0,9;
• входной коэффициент мощности – 0,99;
• малый коэффициент нелинейных искажений тока – до 2,5% при линейной нагрузке.

Функциональность

• плавный пуск;
• резервное питание до 45 мин (за счёт подключения внешних батарейных модулей) или до 11 ч (при установке внешнего ЗУ и подключения фронттерминальных батарей) при 100% нагрузке;
• совместимость в работе с генераторами;
• функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения) ;
• встроенный автоматический байпас;
• широкие возможности локального/удаленного мониторинга;
• большой выбор дополнительных аксессуаров.

Высокая надежность

• многоуровневая электронная система защиты;
• автоматический перезапуск при восстановлении после аварий;
• полный набор функций контроля и управления АБ;
• самодиагностика при запуске и во время работы;
• высокая перегрузочная способность (особенно важно при работе с двигателями);
• срок службы не менее 10 лет.

Энергоэффективность

• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Установка и подключение

SR1101L имеет стоечное исполнение и предназначен для установки в 19-дюймовые направляющие  телекоммуникационных шкафов и стоек.

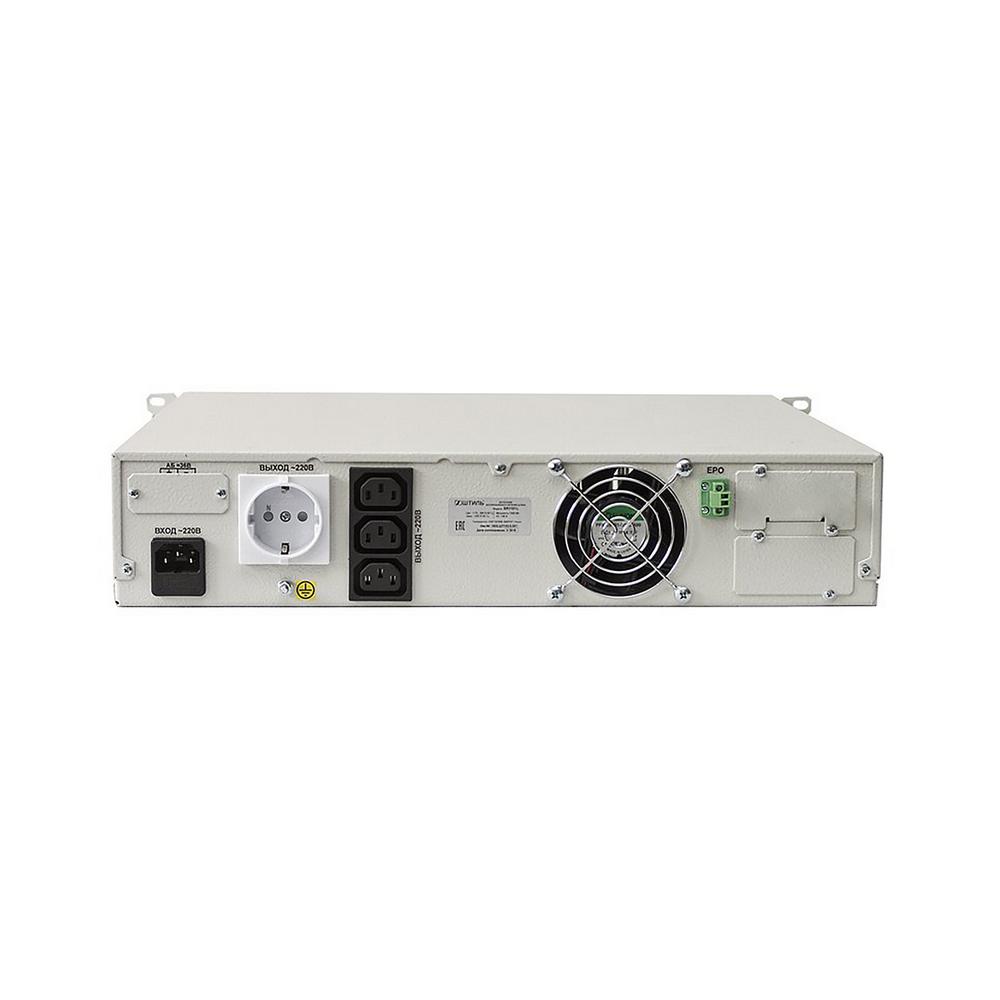

Для электропитания нагрузки используются следующие разъемы: одна евророзетка и три компьютерных розетки С13. Электропитание ИБП осуществляется через разъем С14.

Автономная работа

SR1101L оснащен встроенным зарядным устройством (ток 5 А) и разъемом для подключения внешних батарей. Максимальное значение ёмкости внешних батарей составляет 100 Ач (без установки внешнего ЗУ) и 360 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 2 ч или 11 ч соответственно (при 100% нагрузке).

Установка внешних батарей осуществляется в специальные батарейные модули или телекоммуникационные шкафы.

В ИБП применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).

Кроме того, модель обладает специальными алгоритмами, позволяющими:

• отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
• заранее уведомить пользователя об износе АБ;
• точно прогнозировать время автономии при текущей нагрузке.

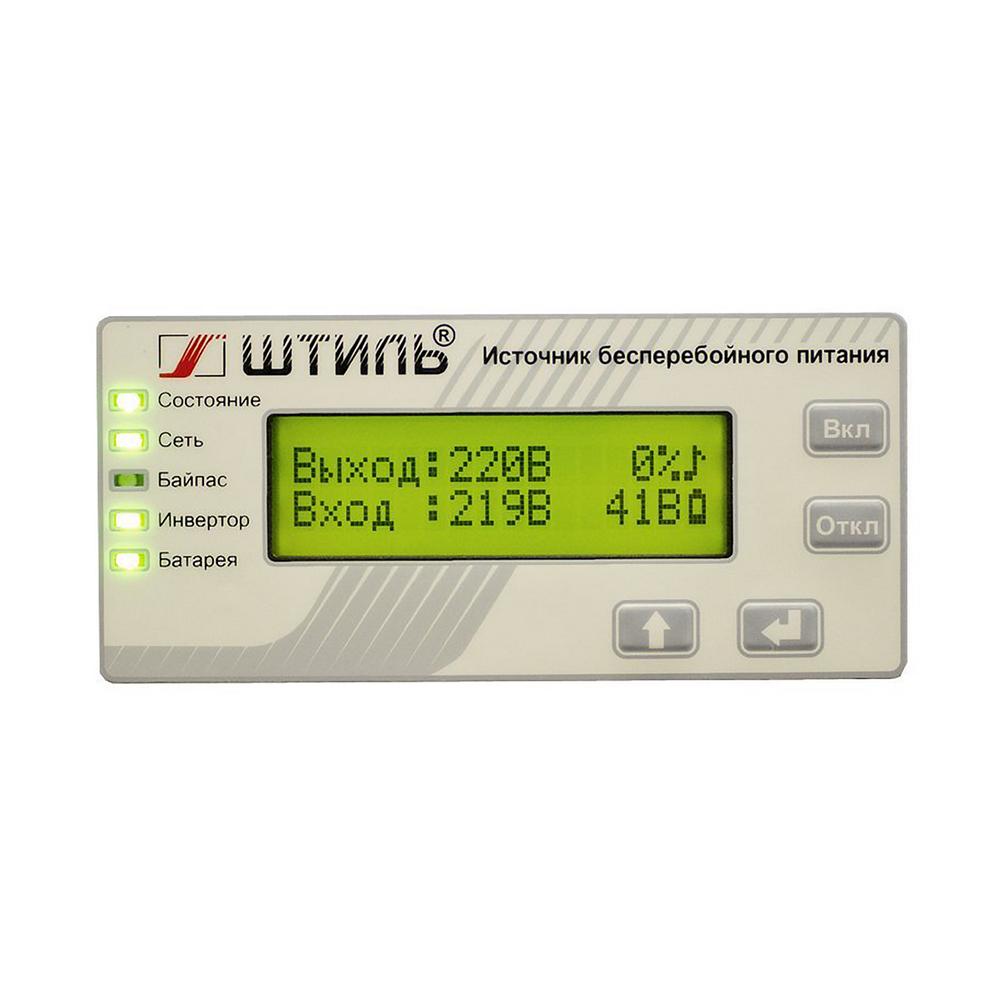

Панель управления

Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:

• «Состояние» – оповещает о режиме работы устройства;
• «Сеть» – оповещает о состоянии сети;
• «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
• «Инвертор» – оповещает о работе инвертора;
• «Батарея» – показывает состояние батарей.

Информация на ЖК-дисплее:

• значение входного и выходного напряжения;
• процент загрузки ИБП;
• значение напряжения батарей и их состояние;
• активная и полная мощность нагрузки;
• аварии с указанием их причин.

С помощью панели управления можно выполнить три теста АБ:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

Защита

В ИБП SR1101L используется современная многоуровневая система защиты от:

• перегрузки и короткого замыкания;
• внутреннего перегрева;
• импульсных перенапряжений и сетевых высокочастотных помех;
• переходных процессов при коммутации и нелинейных искажений;
• «глубокого» разряда батарей.

Поддерживается автоматический перезапуск ИБП после устранения причины аварии.

Встроенный автоматический байпас осуществляет бесперебойное переключение питания нагрузки на сеть в случае выхода ИБП из строя или его перегрузке.

Средства мониторинга

На задней панели корпуса ИБП размещены два слота для установки плат, позволяющих организовать локальный/удаленный мониторинг работы устройства. В ассортименте представлено четыре модели плат с интерфейсами:

• RS-232 (протокол Megatec);
• RS-485 (протоколы Modbus RTU/Штиль);
• USB и mini-USB;
• Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
• «сухие» контакты.

Мониторинг и управление ИБП после установки платы можно выполнять двумя способами: через веб-браузер или  ПО Shtyl Device Manager (SDM). Обращаем внимание на то, что платы не входят в стандартную комплектацию и приобретаются отдельно.
