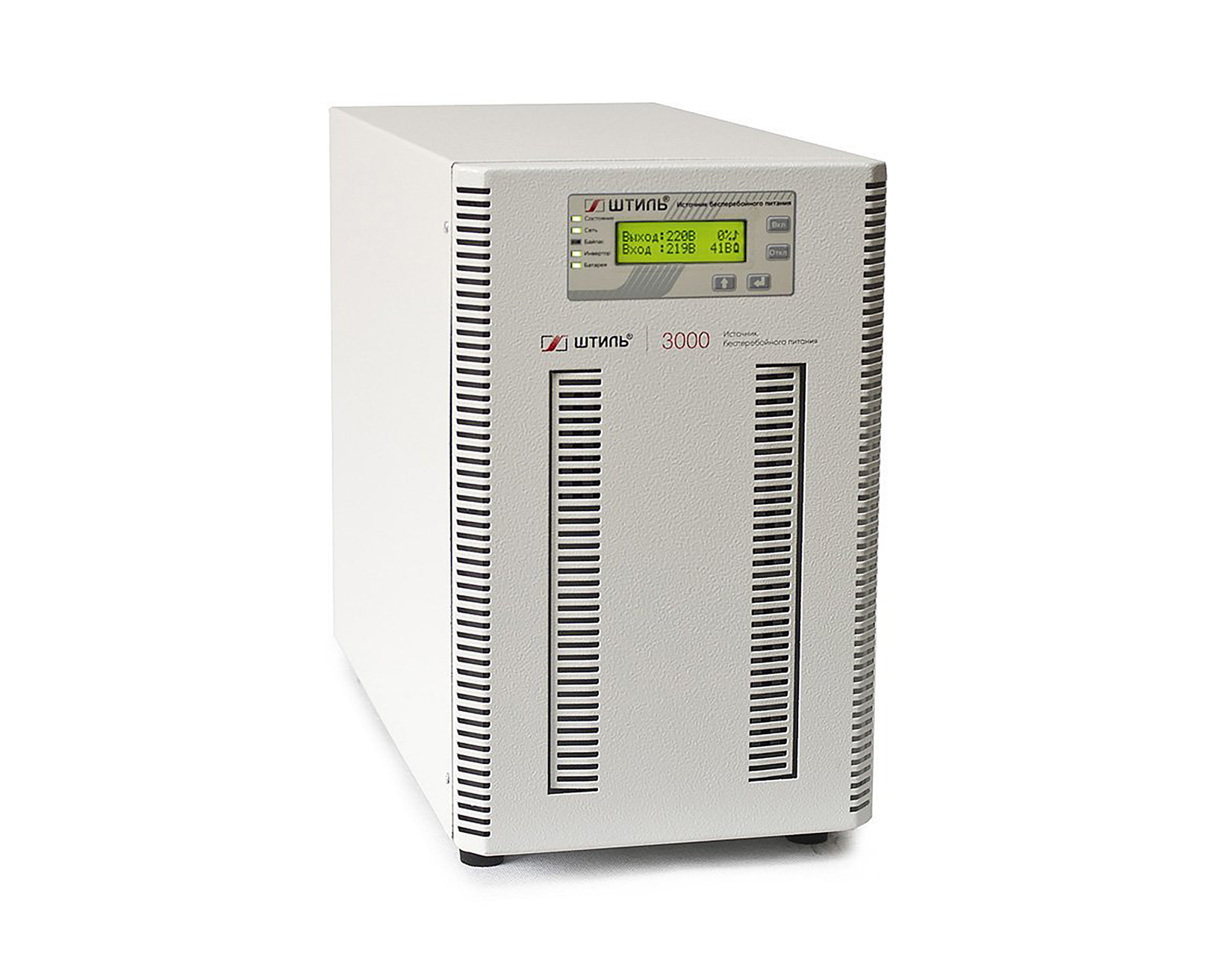

ИБП ST1103L (3000 ВА)
Онлайн ИБП ST1103L обеспечивает бесперебойную работу и стабилизированное электропитание однофазной нагрузки мощностью 3 кВА/ 2,7 кВт, например:
- систем отопления и нагревательной техники;
- компьютеров и периферийного оборудования;
- бытовых приборов, включая технику с электромоторами;
- торгового и банковского оборудования;
- систем освещения;
- систем видеонаблюдения и сигнализации.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST1103L отлично функционирует в связке с дизельгенераторными установками.
ST1103L – ИБП онлайн топологии с двойным преобразованием энергии, благодаря которому устройство позволяет:
- стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода на АБ;
- моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
- питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).
Устройство охлаждается двумя малошумными вентиляторами с адаптивным режимом работы.
Установка и подключение
ST1103L размещается напольно на любой ровной горизонтальной поверхности.

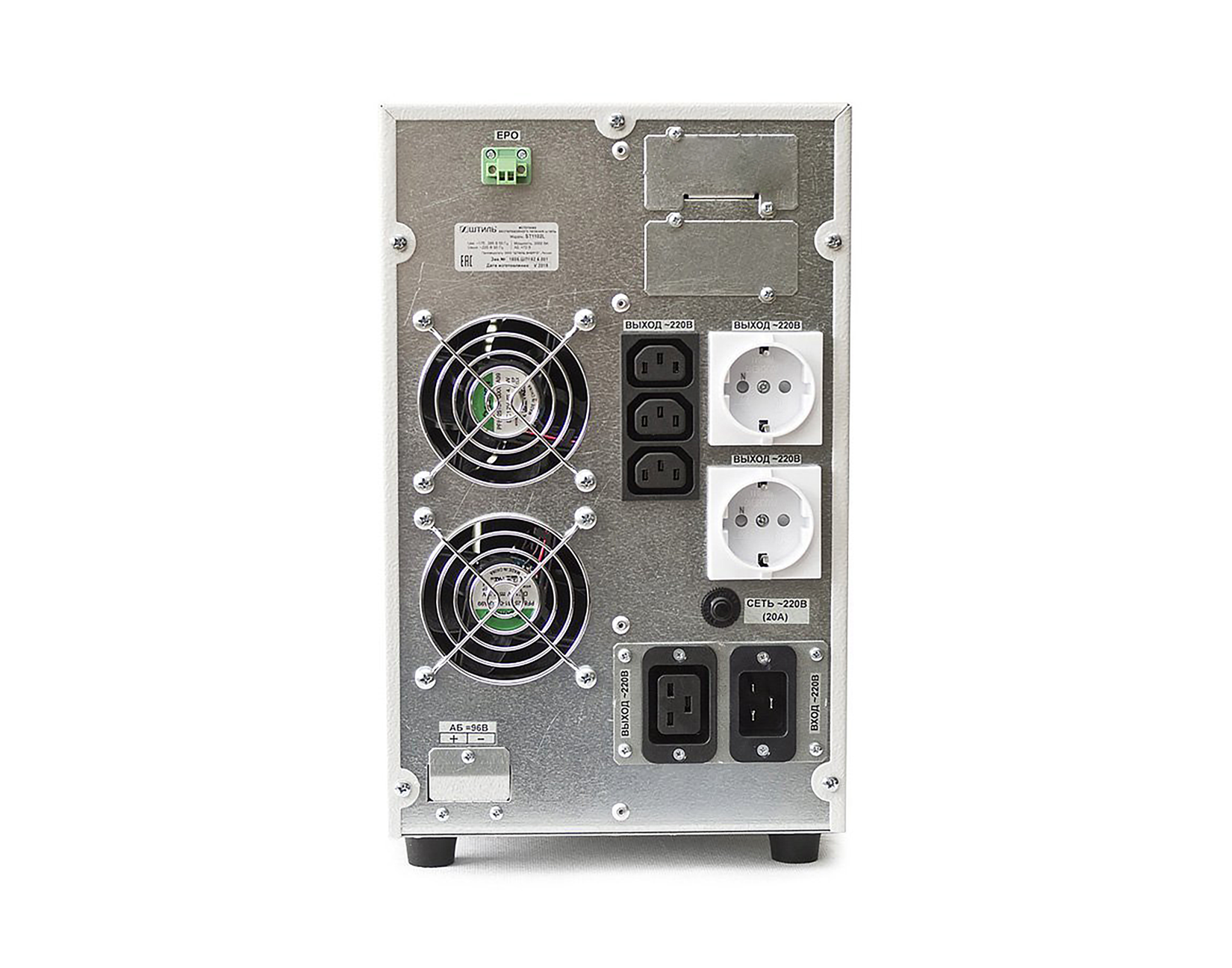

Для питания нагрузки на задней панели ИБП предусмотрены следующие разъемы: две евророзетки, три «компьютерных» розетки С13 и одна розетка С19. К сети электропитания устройство подключается через разъем С20.
Автономная работа
ST1103L укомплектован зарядным устройством (ток 2 А) и специальным разъемом для подключения внешних аккумуляторных батарей (до 40 Ач), за счет которых обеспечивается необходимое время автономной работы нагрузки (до 30 минут при 100% загрузке).
Установка внешних АБ выполняется с помощью батарейных модулей или стеллажей.
В SW250SL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).
Кроме того, модель обладает специальными алгоритмами, позволяющими:
- отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
- заранее уведомить пользователя об износе АБ;
- точно прогнозировать время автономии при текущей нагрузке.
Внимание! Если вы приобретаете ИБП без решения по обеспечению автономного питания от ГК «Штиль» (батарейного модуля или стеллажа с аккумуляторными батареями и батарейным комплектом, см. вкладку Автономная работа), то для подключения своих внешних батарей вам потребуется дополнительно приобрести батарейный кабель TD50A (см. вкладку Аксессуары). В базовой комплектации ИБП он отсутствует!
Панель управления
Контроль и настройка основных рабочих параметров ST1103L выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:
- «Состояние» – оповещает о режиме работы устройства;
- «Сеть» – оповещает о состоянии сети;
- «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
- «Инвертор» – оповещает о работе инвертора;
- «Батарея» – показывает состояние батарей.
На ЖК-дисплее отображается следующая информация:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- значение напряжения батарей и их состояние;
- активная и полная мощность нагрузки;
- аварии с указанием их причин.
С помощью панели управления можно выполнить три теста АБ:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).
Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».
Защита
ST1103L оснащен электронной многоуровневой защитой от:
- перегрузки и короткого замыкания;
- внутреннего перегрева;
- высокочастотных сетевых помех и импульсных перенапряжений;
- переходных процессов при коммутации и нелинейных искажений;
- «глубокого» разряда батарей.
Поддерживается автоматический перезапуск ИБП после устранения причины аварии.
Встроенный электронный байпас служит для автоматического переключения нагрузки на сеть в случае выхода ИБП из строя или его перегрузки.
Средства мониторинга
Модель ST1103L имеет специальные слоты для установки карт мониторинга со следующими интерфейсами:
- RS-232 (протокол Megatec);
- RS-485 (протоколы Modbus RTU/Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- «сухие» контакты.
Контроль работы ИБП с установленной платой осуществляется в веб-браузере или в программе Shtyl Device Manager (SDM).
Платы не входят в стандартную комплектацию и приобретаются отдельно.
- безразрывное мгновенное переключение на питание от АБ;
- идеальное синусоидальное выходное напряжение;
- работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
- высокая точность стабилизации напряжения – ±2%;
- выходной коэффициент мощности – 0,9;
- входной коэффициент мощности – 0,99;
- малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.
- плавный пуск;
- резервное питание до 30 минут за счёт подключения внешних АБ (при 100% нагрузке);
- совместимость в работе с генераторами;
- функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения);
- встроенный автоматический байпас;
- широкие возможности локального/удаленного мониторинга;
- большой выбор дополнительных аксессуаров.
- многоуровневая электронная система защиты;
- автоматический перезапуск при восстановлении после аварий;
- полный набор функций контроля и управления АБ;
- самодиагностика при запуске и во время работы;
- высокая перегрузочная способность (особенно важно при работе с двигателями);
- срок службы – не менее 10 лет.
- поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
- КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
- охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
Превосходные технические характеристики
Функциональность
Высокая надежность
Энергоэффективность
| Однофазные ИБП переменного тока. Брошюра | /images/download/odnofaznyie-ibp-peremennogo-toka-broshyura_127331.pdf |
| ИБП переменного тока. Брошюра | /images/download/ibp-peremennogo-toka-broshyura_127331.pdf |
| ИБП переменного тока. Каталог | /images/download/ibp-peremennogo-toka-katalog_127331.pdf |
| Однофазные ИБП. Прайс-лист | /images/download/odnofaznyie-ibp-prays-list_127331.pdf |
| Аксессуары для однофазных ИБП. Прайс-лист | /images/download/aksessuaryi-dlya-odnofaznyih-ibp-prays-list_127331.pdf |
| Shut Down Manager. ПО для мониторинга и управления ИБП | /images/download/shut-down-manager-po-dlya-monitoringa-i-upravleniya-ibp_127331.pdf |
| Shtyl Device Manager. ПО для мониторинга и управления оборудованием «Штиль» | /images/download/shtyl-device-manager-po-dlya-monitoringa-i-upravleniya-oborudovaniem-«shtil»_127331.pdf |
| Источники бесперебойного питания серии ST | /images/download/istochniki-bespereboynogo-pitaniya-serii-st_127331.pdf |
| Полная мощность, кВА | 3 |
| Активная мощность, кВт | 2,7 |
| Форм-фактор | напольный |
| Топология | on-line (с двойным преобразованием) |
| Режимы работы | on-line, автономный, ECO |
| Страна производитель | Россия |
| Тип входной сети | однофазная трехпроводная (L, N, PE) |
| Совместимость с генератором | да |
| Номинальное входное напряжение, В | 220 |
| Рабочий диапазон входного напряжения, В | 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50% |
| Предельный диапазон входного напряжения, В | 90-295 |
| Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, % | +5, +10, +15, +20, +25 (значение по умолчанию |
| Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, % | -5, -10, -15, -20, -25 (значение по умолчанию |
| Номинальная входная частота, Гц | 50 |
| Допустимый диапазон входной частоты, Гц | 45-65 |
| Входной коэффициент мощности | 0,99 |
| Максимальный входной ток, А | 19 |
| Потребляемая мощность в режиме холостого хода, Вт | 40 |
| Плавный пуск | да |
| Тип выходного напряжения | однофазное |
| Номинальное выходное напряжение, В | 220 |
| Диапазон настройки выходного напряжения, В | 220-240, шаг 10 |
| Точность стабилизации выходного напряжения, % | ±2 |
| Форма выходного напряжения | чистая синусоида |
| Выходной коэффициент мощности | 0,9 |
| Номинальная выходная частота, Гц | при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем |
| Точность стабилизации выходной частоты (при работе от АБ), % | ±0,2 |
| Максимальный выходной ток, А | 13 |
| Коэффициент нелинейных искажений выходного напряжения, % | <2,5 при линей |
