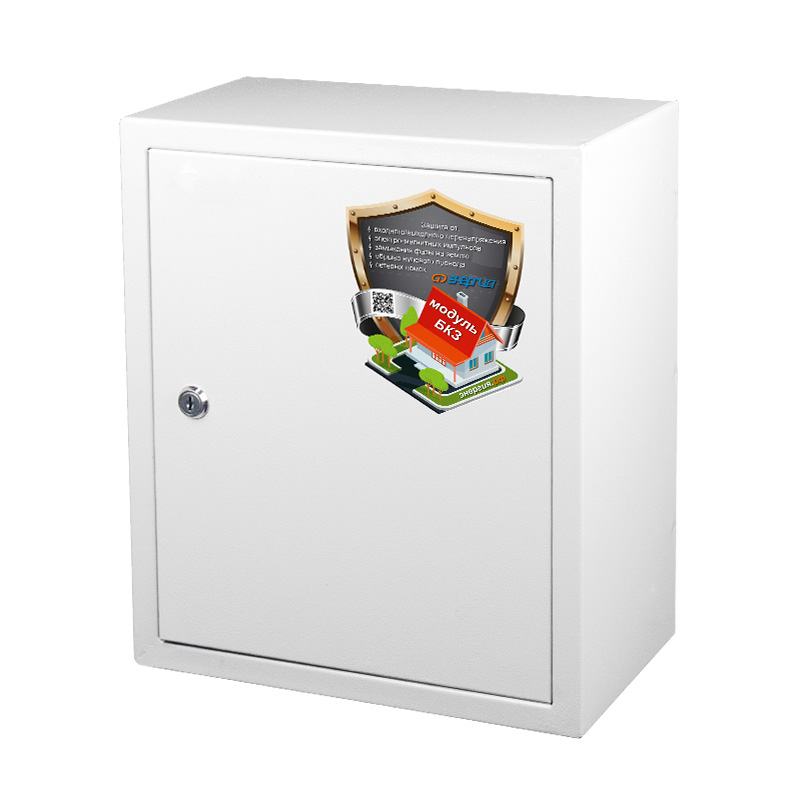

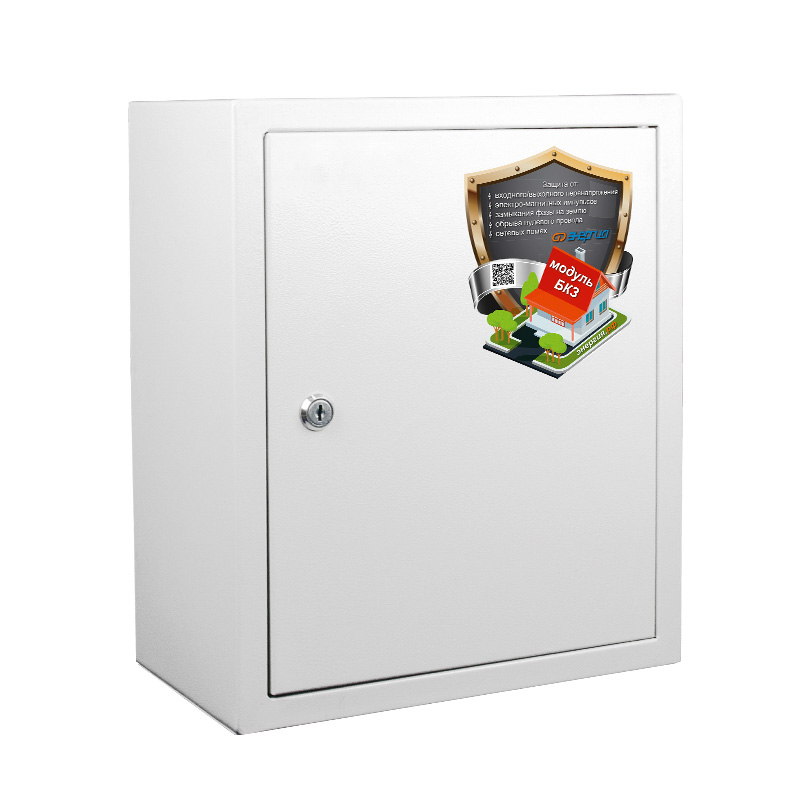

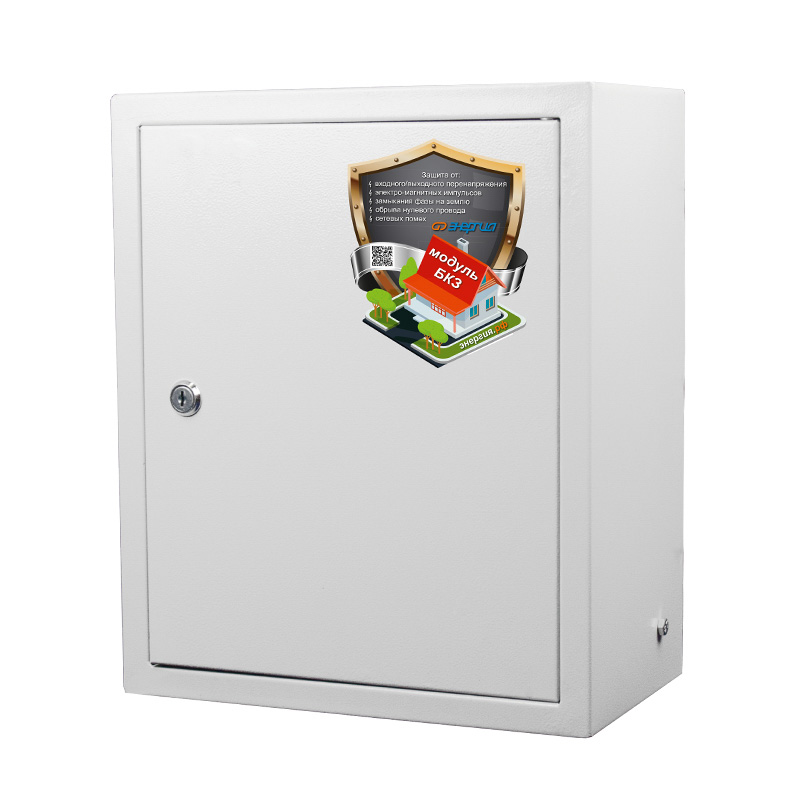

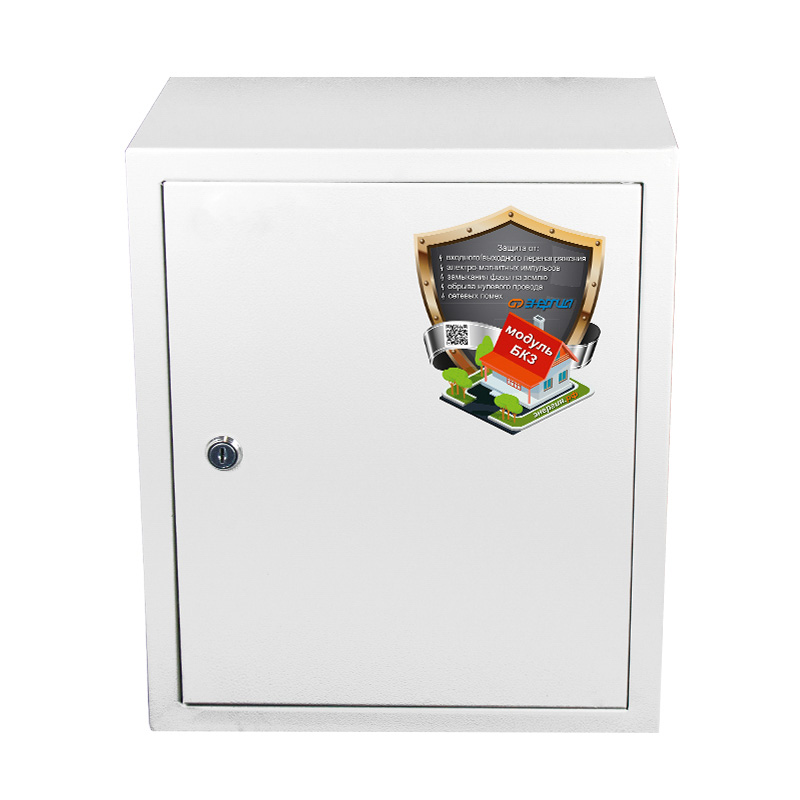

Блоки комплексной защиты Энергия

Блок комплексной защиты сети E0101-0152 (далее «блок») предназначен для автоматической защиты оборудования от повреждений, вызванных аварийными ситуациями, связанными с выходом сетевого напряжения за допустимые пределы (обрыв нулевого провода, замыкание фазы на землю и т. п.), а также от разрушающего воздействия электромагнитных импульсов (возникают во время ударов молний, коммутаций мощных трансформаторов, моторов, электромагнитов, паразитных наводок от дуговых печей, электросварки, и т. п.).

Имеется возможность настройки пороговых значений срабатывания, а также дополнительная варисторная защита.

Блок представляет собой сочетание реле контроля напряжения с устройством ограничения импульсов тока путем безопасного замыкания на землю, а также дополнительной варисторной защиты.

В состав блока E0101-0152 входит устройство защиты УЗМ-51М в количестве 3 штук (на каждую из трех фаз). Данные устройства обеспечивают отключение нагрузки в случаях выхода сетевого напряжения за допустимые пределы. Предельные значения напряжения можно регулировать путем поворота регулировочных рукояток. Время задержки включения после подачи питания или после восстановления напряжения до нормального составляет 10 секунд.

Устройство защиты от перенапряжений ОП, также входящее в состав блока БЗС, имеет сменные модули, которые подлежат замене по мере выработки ресурса.

Дополнительная защита обеспечивается комплект из трех варисторов типа 20N471K (рисунок 6), замена которых также осуществляется по мере выработки.

1. от электромагнитных импульсов
2. от обрыва нулевого провода
3. от замыкания фазы на землю
4. ограничение входного/выходного напряжения
5. от сетевых помех (варисторная защита)
6. класс защиты IP31
