REAL CUT 90 AIR PLUS (L235)
Производитель:
сварог Россия
Отличительными особенностями аппарата являются:
- Возможность выбора компрессора внешнего или внутреннего
- Удобная и мобильная конструкция за счет поворотных колес и ручек
- Проверка давления газа
- Режим 2Т/4Т, резка сетки
- Защита от перегрева, перегрузки и высокого напряжения сети
- Защита от отсутствия фазы сети
- Сброс к заводским настройкам
Высокая производительность:
- Благодаря номиналу тока 80 А REAL CUT 90 Air Plus может резать сталь до 30 мм. При толщинах до 15 мм аппарат работает продолжительно и непрерывно
- В зависимости от тока реза температура плазменной дуги аппарата от 45 000 до 16 000 °С
- За счет высокой плотности и скорости плазменного потока тепловое воздействие дуги на зону реза металла максимально, а энергия дуги используется эффективно. В результате получается ровный рез практически без шлака.
Конструктивные особенности REAL CUT 90 Air Plus
- Повышенная пылезащищенность, благодаря раздельному исполнению силовой части плат управления и отсека со встроенным компрессором. Силовая часть помещена в специальный короб, который защищает ее от попадания мелкодисперсной пыли и грязи. Это позволяет работать в сильно запыленных или тяжелых промышленных условиях
- Управление осуществляется с помощью процессора, который оптимизирует алгоритм его работы. За счет этого улучшен процесс поджига, стабильность и плотность плазменной дуги
- Входной диодный мост установлен на алюминиевой пластине, что улучшает теплоотвод
- Туннельный обдув силовой части и интеллектуальная система охлаждения снижает загрязнение инвертора уменьшает энергопотребление на холостом ходу и уровень шума. Особенно эта функция понравится в тех случаях, где работы производятся в небольших помещениях, или присутствуют металлические стены, шум вентилятора не будет отвлекать от работы

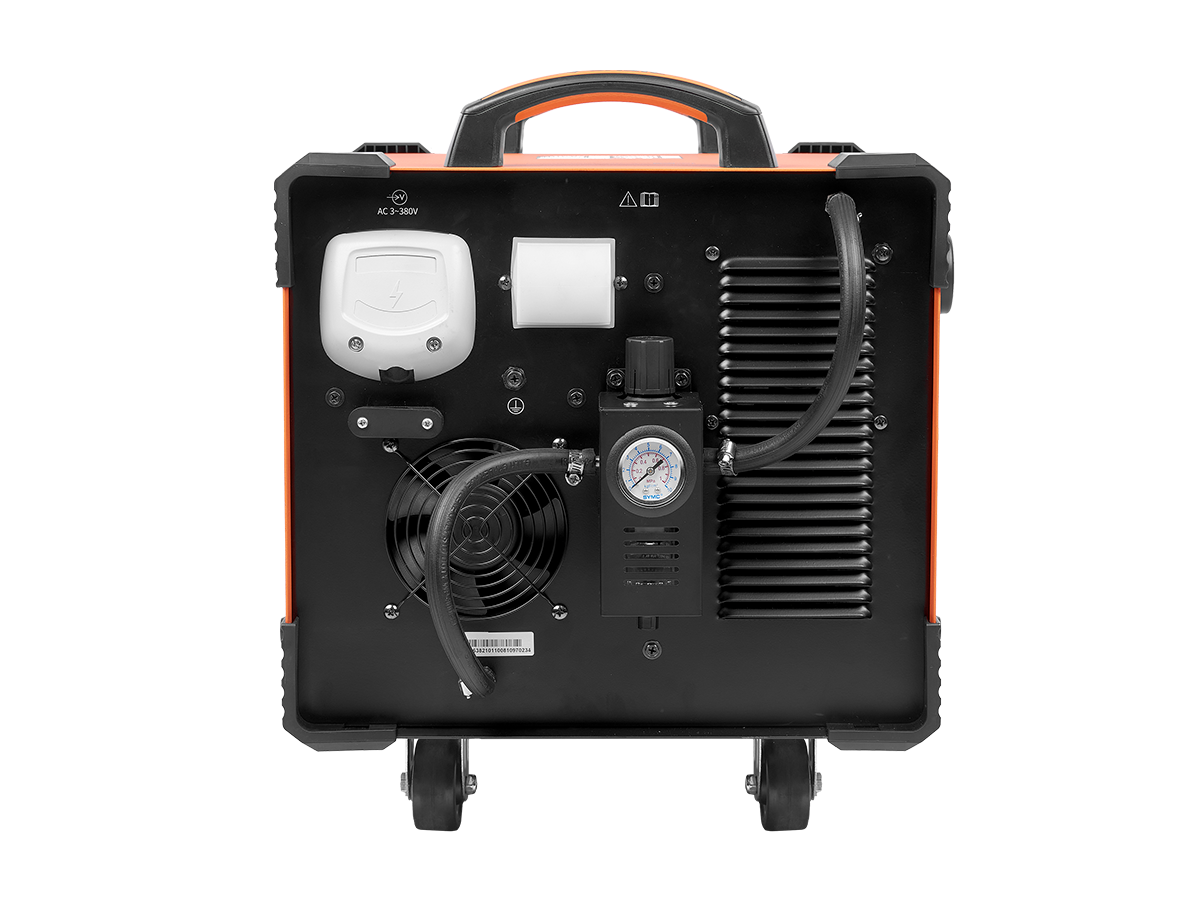

- Фильтр-регулятор установлен в защитный корпус, что уменьшает вероятность его повреждения во время транспортировки
- Туннельный обдув силовой части и интеллектуальная система охлаждения снижает загрязнение инвертора уменьшает энергопотребление на холостом ходу и уровень шума. Особенно эта функция понравится в тех случаях, где работы производятся в небольших помещениях, или присутствуют металлические стены, шум вентилятора не будет отвлекать от работы
- Фильтр-регулятор установлен в защитный корпус, что уменьшает вероятность его повреждения во время транспортировки

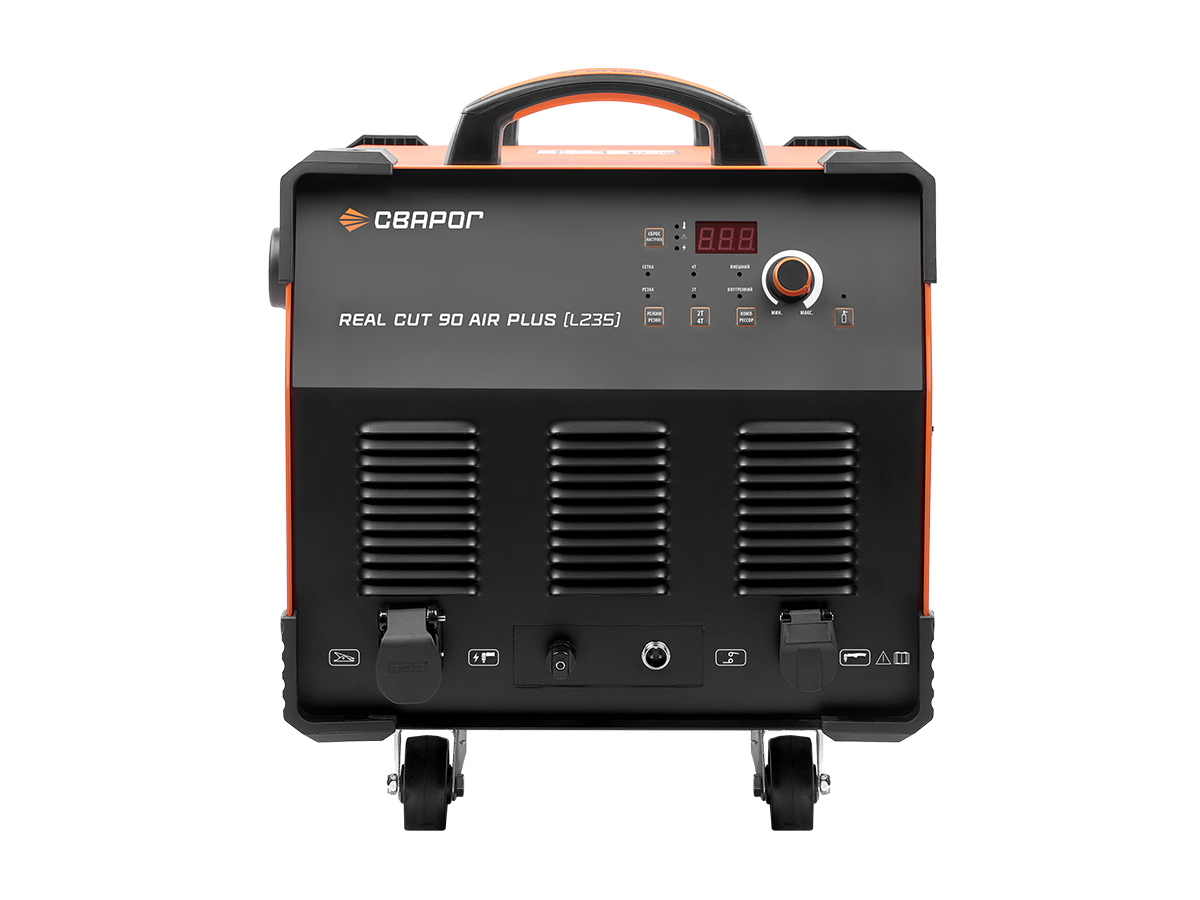

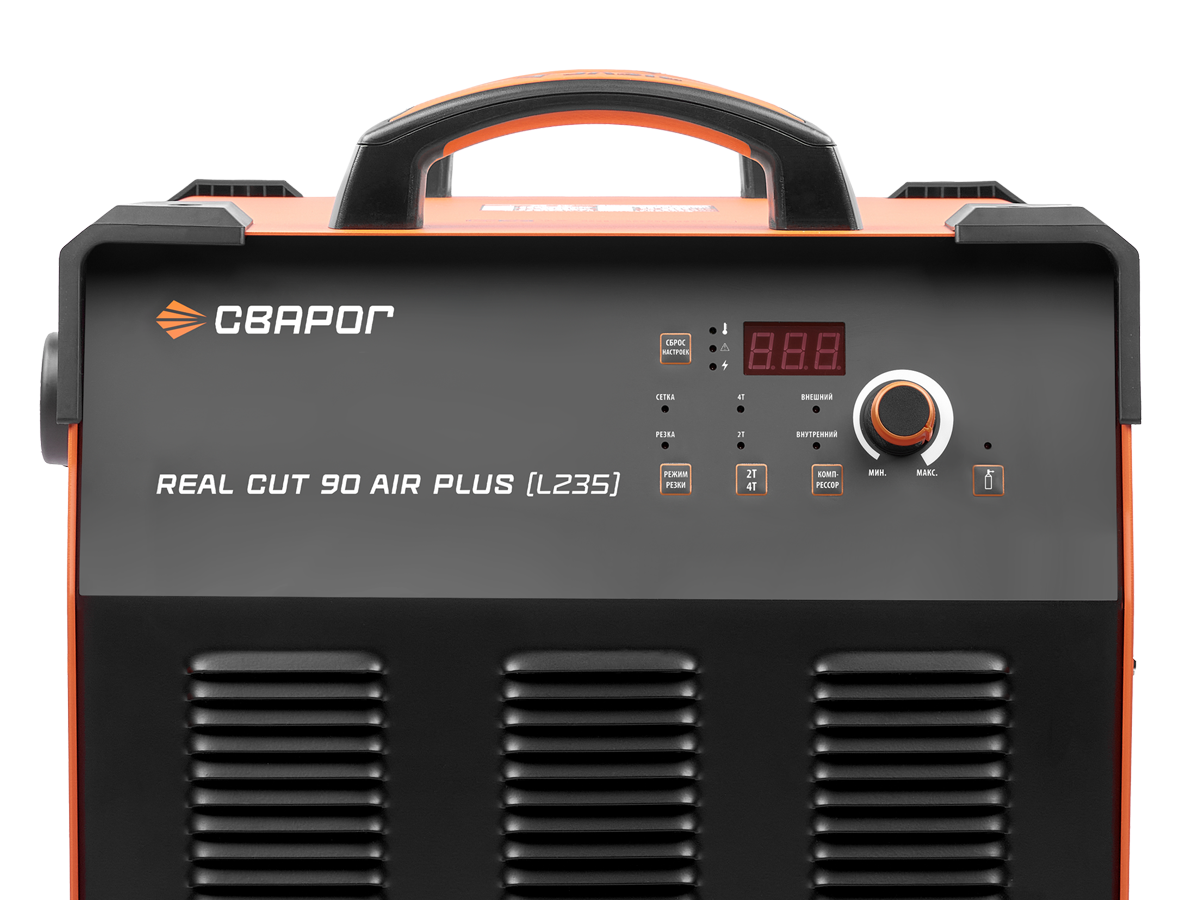

Аппарат REAL CUT 90 Air Plus имеет классическую систему управления:
- Индикатор тока реза.
- Индикатор перегрева загорается при превышении ПН аппарата
- В аппарате предусмотрен сигнальный индикатор: при нарушении работы аппарата на дисплее
загорается ошибка - Индикатор сети
- Кнопка сброса аппарата к заводским настройкам
- Индикатор режима «Сетка» загорается при переключении в режим
- Индикатор режима «Резка » загорается при переключении в режим
- Кнопка выборов режимов резки
- Кнопка переключения режима 2T/4T
- Индикатор режима работы 2T/4T
- Кнопка выбора режима работы плазмотрона
- Индикатор выбора внешнего компрессора информирует о необходимости подключать газовый рукав от отдельно стоящего компрессора к фильтру -регулятору
- Индикатор выбора внутреннего компрессора информирует о работе аппарата от внутреннего компрессора
- Кнопка выбора компрессора: главной особенностью REAL CUT 90 Air Plus является наличие встроенного компрессора и возможность работы с аппаратом от внешнего компрессора
- Регулятор тока реза позволяет выбирать ток реза в зависимости от толщины разрезаемого металла
- Индикатор продувки загорается при нажатии кнопки проверки газа
- Кнопка проверки газа для установки рабочего давления газа
- Индикатор тока реза.
- Индикатор перегрева загорается при превышении ПН аппарата
- В аппарате предусмотрен сигнальный индикатор: при нарушении работы аппарата на дисплее
загорается ошибка - Индикатор сети
- Кнопка сброса аппарата к заводским настройкам
- Индикатор режима «Сетка» загорается при переключении в режим
- Индикатор режима «Резка » загорается при переключении в режим
- Кнопка выборов режимов резки
- Кнопка переключения режима 2T/4T
- Индикатор режима работы 2T/4T
- Кнопка выбора режима работы плазмотрона
- Индикатор выбора внешнего компрессора информирует о необходимости подключать газовый рукав от отдельно стоящего компрессора к фильтру -регулятору
- Индикатор выбора внутреннего компрессора информирует о работе аппарата от внутреннего компрессора
- Кнопка выбора компрессора: главной особенностью REAL CUT 90 Air Plus является наличие встроенного компрессора и возможность работы с аппаратом от внешнего компрессора
- Регулятор тока реза позволяет выбирать ток реза в зависимости от толщины разрезаемого металла
- Индикатор продувки загорается при нажатии кнопки проверки газа
- Кнопка проверки газа для установки рабочего давления газа
REAL CUT 90 Air Plus имеет встроенный компрессор, а также возможность подключения внешнего компрессора
REAL CUT 90 Air Plus имеет встроенный компрессор, а также возможность подключения внешнего компрессора
В REAL CUT 90 Air Plus установлен безмасляный двухпоршневой компрессор:
- Отсутствие масла упрощает обслуживание и снижает уровень затрат
- Минимальное обслуживание: замена фильтров без разбора корпуса аппарата
- Отсутствие ресивера исключает образование конденсата и масла, что продлевает срок службы расходных частей плазмотрона и улучшает качество реза, сохраняет чистоту внутренней газовой магистрали аппарата и шлейфа плазмотрона
- Обеспечивает постоянное давление на выходе, что позволяет поддерживать постоянную температуру плазменной дуги, охлаждение головки плазмотрона.
- Низкий уровень шума
Особенности компрессора
- Для интенсивного охлаждения, крыльчатка вентилятора охлаждения имеет увеличенный диаметр. Мощность мотора – 1680 Вт, вес – 17 кг, медная обмотка мотора привода, алюминиевый радиатор статора мотора, для лучшего отвода тепла
- Гильзы цилиндров увеличенной толщины позволяют производить работы длительное время без их повышенного нагрева
- Отсек с компрессором оснащен дополнительным вентилятором охлаждения, что улучшает обдув головок и увеличивает срок службы компрессора
- Реле контроля фаз и защита компрессора от неправильного вращения мотора
Область применения:
- Производство металлоконструкций
- Строительно-монтажные работы
- Машиностроение и мостостроение
- Частные мастерские, кузнечное производство
- Автосервисы, тюнинговые ателье

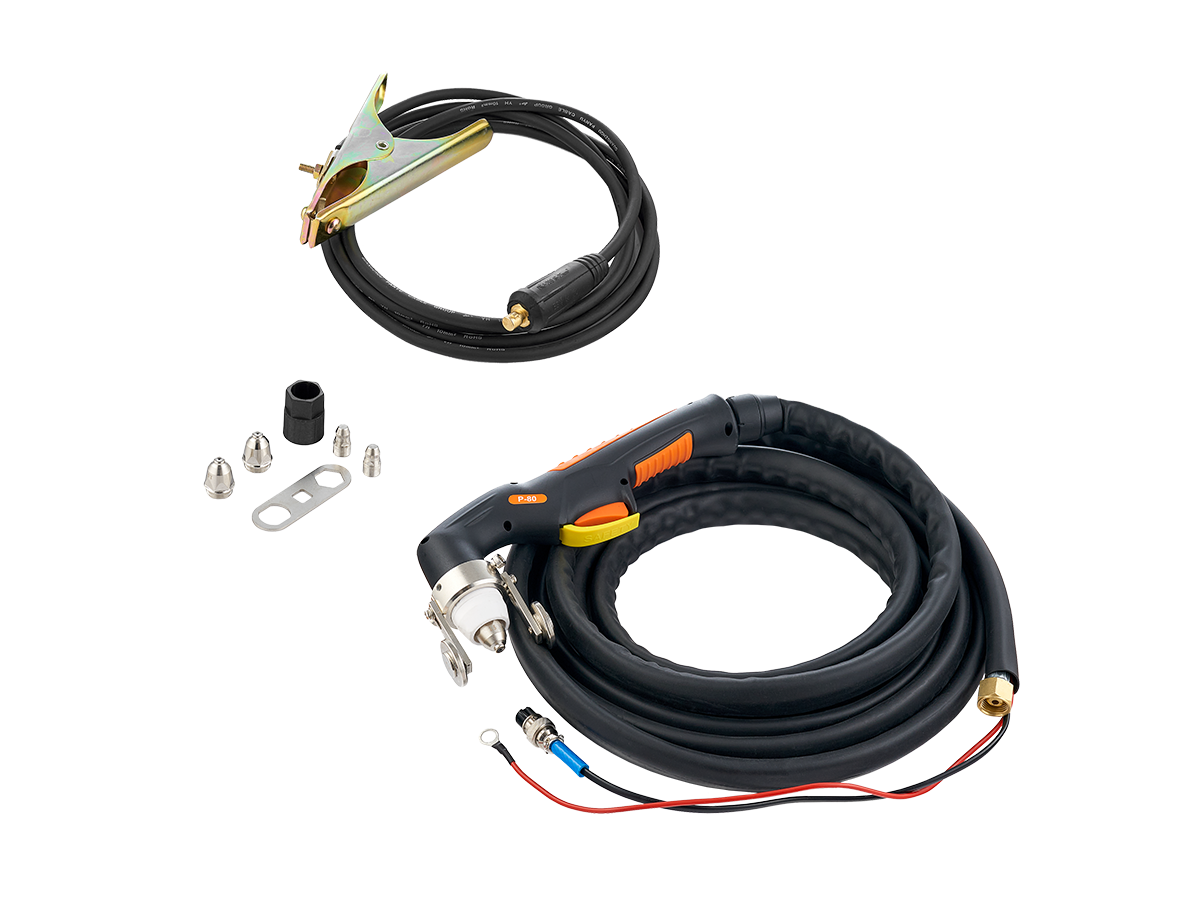

Комплект поставки:
- Инверторный аппарат для воздушно–плазменной резки — 1 шт.
- Плазменный резак P80 в сборе, 5 м — 1 шт.
- Клемма заземления в сборе 300 А, 3 м — 1 шт.
- Комплект ЗИП — 1 шт.
- Руководство по эксплуатации и паспорт — 1 шт
Режимы резки CUT | Да |
Режим резки сетки | Да |
Режим работы 2Т/4Т | Да |
Напряжение питающей сети, В | 380 |
Рабочий диапазон сетевого напряжения, В | 320–430 |
Частота питающей сети, Гц | 50 |
Количество фаз | 3 фазы |
Потребляемый ток, А | 23 |
Потребляемая мощность, кВА | 15 |
Ток реза, А | 20–80 |
Ток реза при ПН, 100% | 50 |
ПН (40°C), % | 60 |
Рабочее напряжение, В | 88–112 |
Способ возбуждения дуги CUT | Высокочастотный |
Скорость подачи сжатого воздуха, л/мин | 250 |
Номинальное давление компрессора, Мпа/ Мпа | внут. |
Напряжение холостого хода, В | 300 |
Максимальная толщина разрезаемого металла, мм | 30 |
Регулировка давления | Да |
Проверка давления рабочей дуги | Да |
Дежурная дуга плазмотрона | Да |
Тип изготовления | Комбинированный |
Тип транзисторов | IGBT транзисторы |
Тип управления | Аналоговое |
Цифровая индикация параметров резки | Индикатор |
Интеллектуальная система охлаждения аппарата | Да |
Встроенный фильтр регулятор с манометром | Да |
Встроенный компрессор | Да |
Коэффициент мощности | 0.7 |
КПД, % | 85 |
Класс изоляции | H |
Степень защиты | IP 23S |
Температура эксплуатации, °C | 0 …+40 |
Габаритные размеры, мм | 590×414×491 |
Вес, кг | 55 |
Присоединение плазмотрона | 3/8 G |
Разъем клеммы заземления | ОКС 35–50 |
Подключение сжатого воздуха | Штуцер ⌀9 мм |
