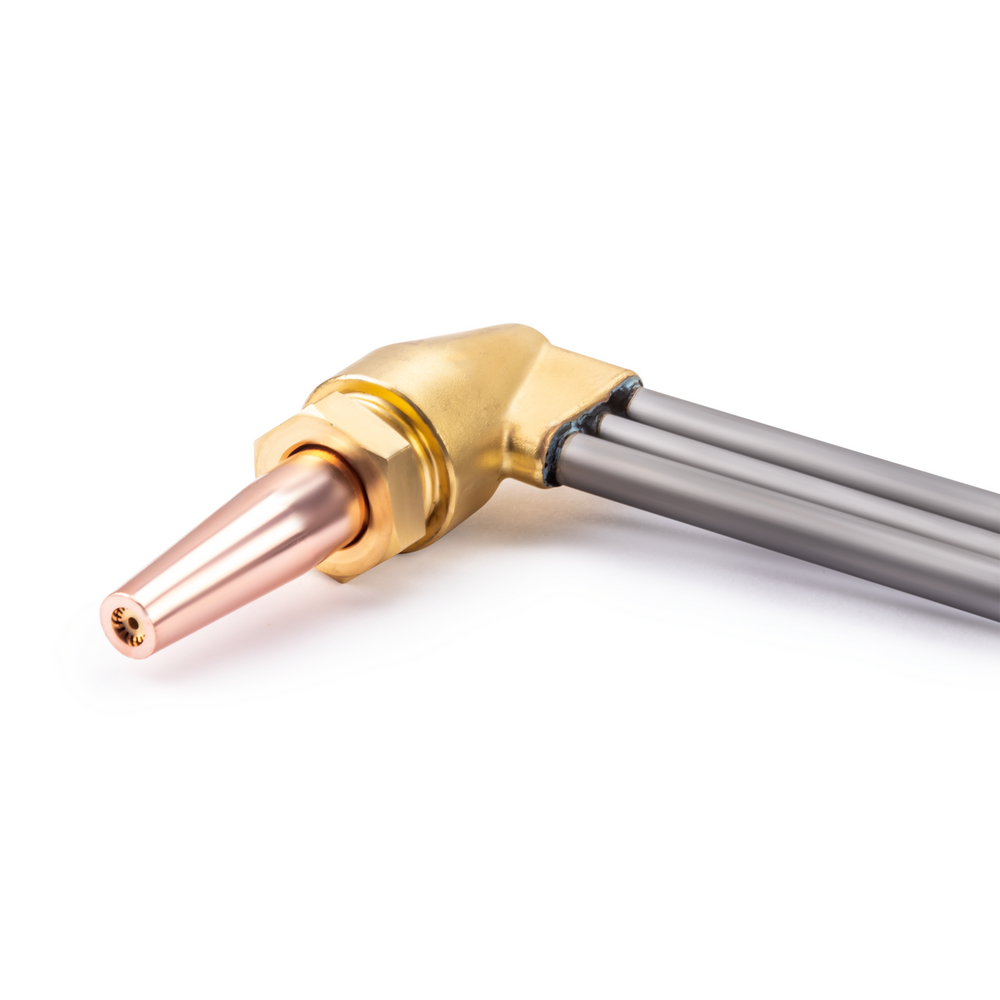

Резак универсальный FoxWeld Р3У-300В
Резак универсальный Р3У-300В предназначен для ручной разделительной резки листового и сортового металлопроката из низкоуглеродистых сталей толщиной до 300 мм. Резак обладает повышенной надежностью конструкции, которая достигается за счет штампованных латунных элементов резака.
Резак может работать на пропане и ацетилене. Выбор газа зависит от установленных газосмесительных мундштуков. Мундштуки имеют три запорных пояска, которые предотвращают перетечку газов и обеспечивают смешение газов непосредственно в мундштуке, обеспечивая безопасное использование. Резак поставляется c разборным пропановым мундштуком №2PM. Давление газа на входе и расход зависит от установленного мундштука. В руководстве по эксплуатации указаны ориентировочные данные.
Маркировка разборных пропановых/неразборных ацетиленовых мундштуков и толщина разрезаемого металла:
№0PM/0А (3–10 мм)
№1PM/1А (8–15 мм)
№2PM/2А (15–30 мм)
№3PM/3А (30–50 мм)
№4PM/4А (50–100 мм)
№5PM/5А (100–200 мм)
№6PM/6А (200–300 мм)
Особенности резака Р3-300В:
Резак с вентилем кислорода режущего (КР).
Резак не требует установки огнепреградительных клапанов.
Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи горючего газа.
Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
Комплект поставки:
- Резак Р3У-300В – 1 шт.
- Мундштук пропановый №2PM – 1 шт.
- Ниппель универсальный диаметром 6/9 мм – 2 шт.
- Гайка накидная M16х1,5 ( в сборе) – 1 шт.
- Гайка накидная M16х1,5LH ( в сборе) – 1 шт.
- Руководство по эксплуатации – 1 шт.
Инструкция. Газовые резаки РЗУ-300В -300РК -301РК | Скачать |
(1 | Скачать |
Листовка Газовые резаки РЗП-100В -300В -303В РЗУ-300В -300РК | Скачать |
(1 | Скачать |
Серия | FoxWeld |
Применяемый горючий газ | Пропан-Бутан, Ацетилен |
Толщина разрезаемого металла, мм | 300 |
Давление кислорода на входе, МПА (кгс/см²) | 2,5-10,0 |
Давление пропана на входе, МПА (кгс/см²) | 0,4-1,5 |
Давление ацетилена на входе, МПА (кгс/см²) | 0,30-0,50 |
Расход кислорода, м³/ч | 4,0-33,2 |
Расход пропана, м³/ч | 0,41-0,86 |
Расход ацетилена, м³/ч | 0,025-1,5 |
Угол наклона головки резака | 95° |
Длина резака, мм | 500 |
Исполнение | Вентильное |
Запорный вентиль | Нержавеющая сталь |
Материал ручки | Высокотемпературный экструдированный пластик |
Уплотнитель | Фторопласт |
Мундштук | Латунь |
Габариты резака в собранном виде, мм | 500*70*55 |
Вес нетто, кг | 0,65 |
Тип упаковки | Блистер + полиэтиленовый пакет |
Габариты резака в индивидуальной упаковке (Д х Ш х В), мм | 480 х 110 х 50 |
Вес резака в индивидуальной упаковке, кг | 0,7 |
Габариты упаковки, мм | 475х75х60 |
Вес с учетом упаковки, кг | 0.9 |
Гарантийный срок | 12 месяцев |
