Плазморезка напольная с ЧПУ TS-2.0
Машина термической резки с ЧПУ TS 2000*3000 представляет собой портальную механическую конструкцию, полученную методом сварки с последующей термической обработкой для ликвидации остаточных напряжений.
Портальные машины термической и плазменной резки металла с ЧПУ предназначены для раскроя простых и сложных фигур, резки листового металла и труб.
Преимущества использования машины термической резки с ЧПУ TS 2000х3000
1. Возможна одновременная установка газового и плазменного резака
2. Возможность комплектации любым плазменным источником, в том числе плазменным источником с силой тока до 800А.
3. Портал изготовлен из стали толщиной более 8 мм. Верхняя балка портала цельная, конструкция прошла термообработку.
4. Приводится в движение сервоприводом производства Mitsibishi и редуктора планетарного типа марки HSIMPO (Япония). Наличие сервопривода позволяет увеличить скорость вращения, крутящий момент и точность позиционирования.
5. Максимальная комплектация 6 суппортов (2 плазма, 4 газ/6 газ). Стойки портала выполнены из стали толщиной 12 мм, сам портал изготовлен из стали толщиной более 8 мм.
6. Приводится в движение сервоприводом производства Mitsubishi
7. Верхняя балка портала цельная
8. Используется редуктор планетарного типа марки HSIMPO (Япония)

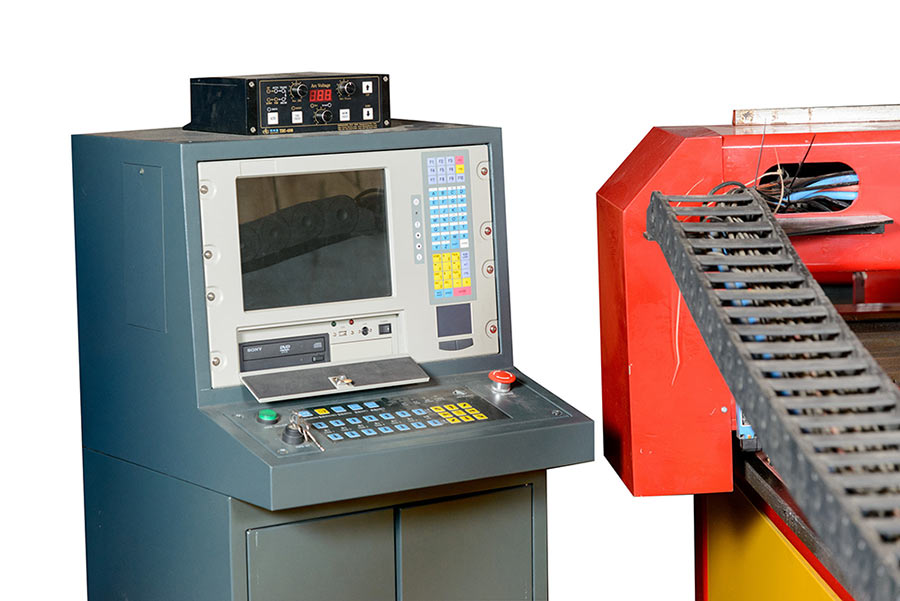

9. Промышленный контроллер OS Windows (программирование ЧПУ без использования дополнительных ЭВМ
10. Пылевлагозащищённый блок управления
11. Благодаря сервоприводу имеется возможность увеличить скорость вращения, крутящий момент, точность позиционирования
12. Имеется система оповещения о неисправностях портала
13. Система сигнализации о критических ситуациях
Высота x Ширина x Длина | 1000 x 2000 x 3000 MM |
Технические параметры | TS2000х3000 |
Сетевое напряжение (В) | 3х380В, +/-10%, 50Гц |
Температурный диапазон | 0°С~+50°C |
Относительная влажность | ≤95% |
Продолжительность работы МТР | непрерывно 24 часа |
Ширина портала | 2000 мм |
Эффективная рабочая ширина | 1600 мм |
Длина установки | 3000 мм |
Эффективная рабочая длина | 2500 мм |
Количество суппортов | 2 (1-для газового резака, 1-для плазменного) |
Количество сервоприводов | 2 (Mitsubishi, Япония)+редукторы NEUGART |
Вертикальный ход резаков | 180 мм |
Максимальная скорость перемещения | 12000 мм/мин |
Скорость резки | 0-8000 мм/мин (в зависимости от типа материала) |
Точность повторения | +/- 0,2 мм на 10 000 мм |
Точность позиционирования | +/- 0,2 мм на 10 000 мм |
Точность системы контроля высоты резака | +/- 0,5 мм |
ЧПУ** | Blade 860, LIANZHONG (Тайвань) ** |
Система контроля высоты плазменного резака | по напряжению дуги |
Система контроля высоты газового резака | индуктивного типа |
Система защиты от столкновения резака | есть |
Толщина разрезаемой заготовки (газ) | от 5 до 150 мм |
