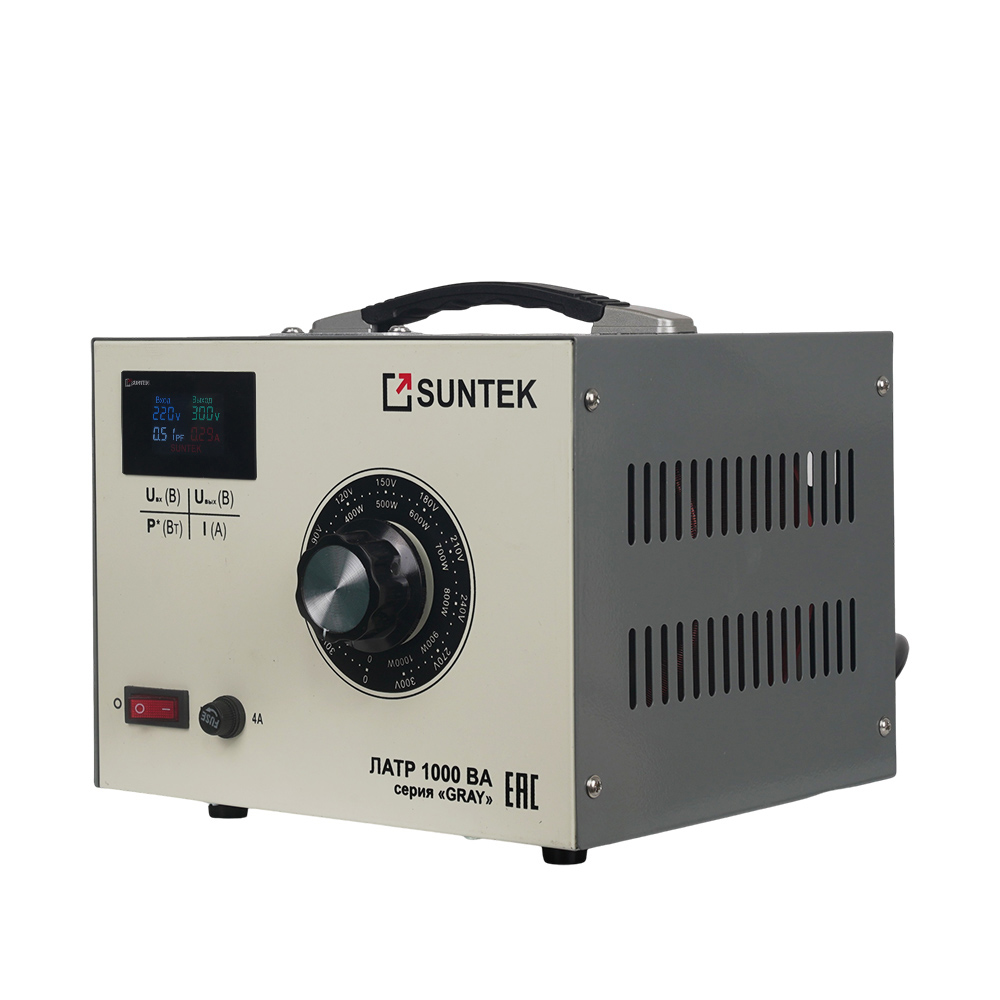

Автотрансформатор ЛАТР SUNTEK GRAY 1000 ВА (4А, 0-300 Вольт)
Лабораторный автотрансформатор SUNTEK GRAY 1000 ВА предназначен для непрерывной регулировки переменного напряжения от 0 до 300 В под нагрузкой без разрыва цепи в однофазной сети 220 В / 50–60 Гц.
Используется в лабораториях, на производственных и испытательных стендах, при отладке, тестировании и эксплуатации оборудования с нестандартным напряжением.
Электрические параметры
-
Номинальная мощность: 1000 ВА
-
Максимальный ток нагрузки: 4 А
-
Диапазон выходного напряжения: 0–300 В
-
Напряжение питания: 220 В, 50/60 Гц
-
Гарантия: 2 года
Конструкция и управление

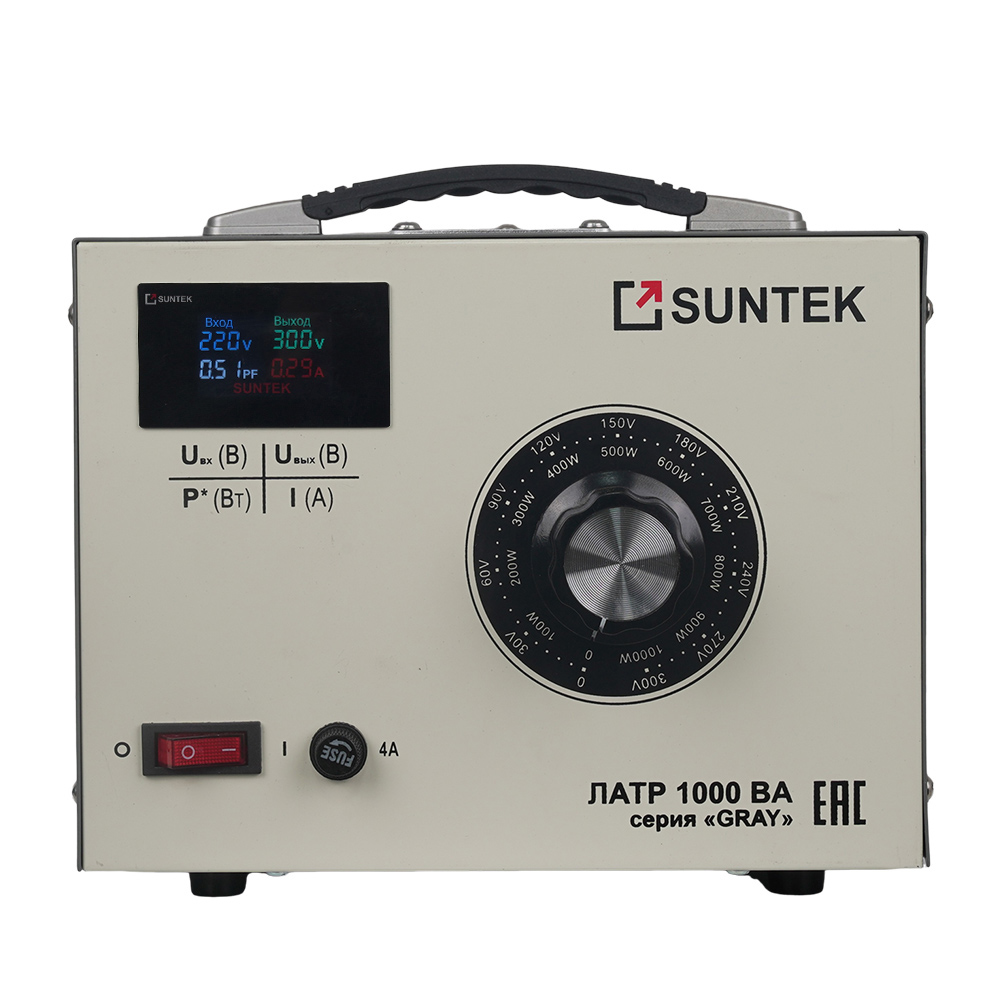

Все элементы управления и индикации расположены на передней панели, что упрощает эксплуатацию и делает прибор удобным для встраивания в лабораторные и производственные стенды.
Устройство не требует сборки и полностью готово к подключению.
-
Цифровой дисплей отображает:
• входное напряжение
• выходное напряжение
• ток нагрузки
• коэффициент мощности (PF) -
Механическая шкала дублирует регулировку напряжения
-
Плавная регулировка поворотной ручкой
-
Одноразовый предохранитель с доступом без разборки
-

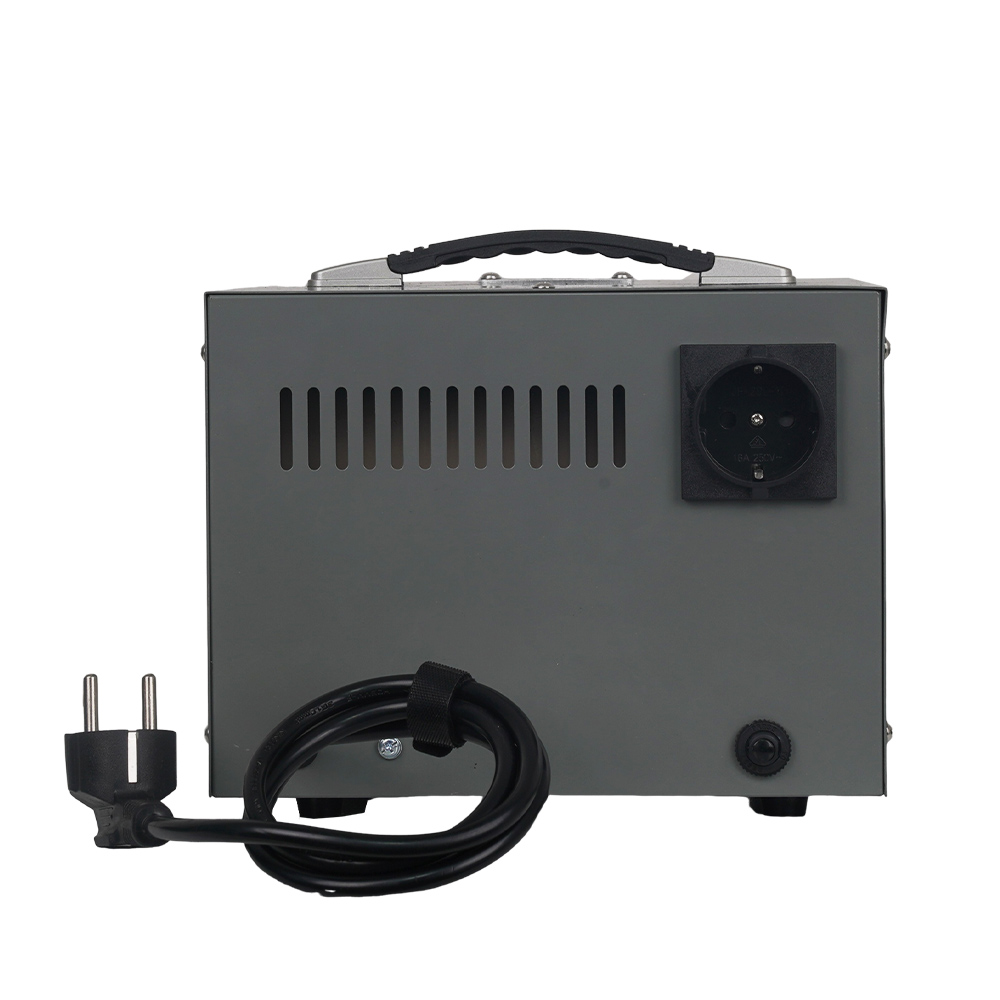

Розетка подключения нагрузки и евровилка — на задней панели
-

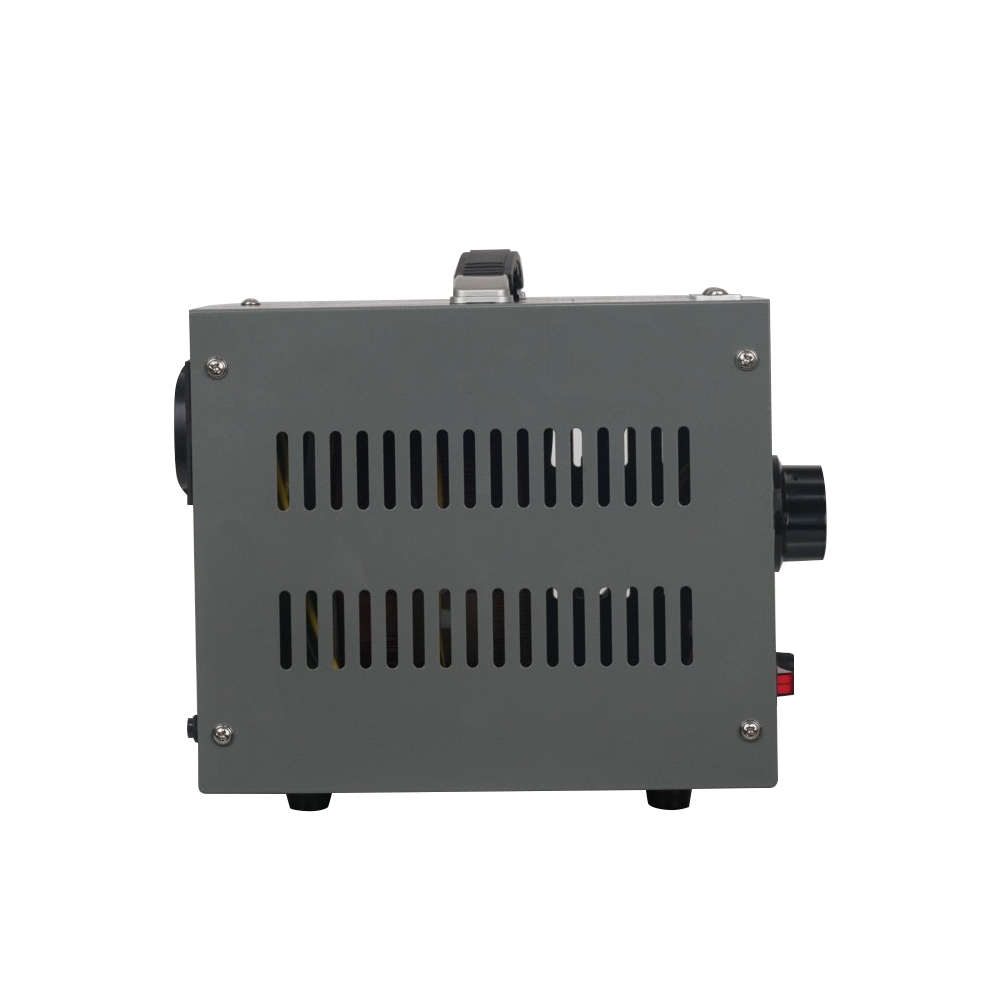

Корпус металлический, с вентиляцией для отвода тепла
Устройство может использоваться как автономный прибор, так и в составе испытательных комплексов.
Что такое PF и почему он важен?
PF (коэффициент мощности) — коэффициент мощности, отражающий соотношение активной и полной мощности.
-
PF = 1 означает полную эффективность нагрузки (резистивных элементов)
-
PF < 1 — характерно для индуктивных нагрузок (двигателей, трансформаторов), где ток выше, чем следует из расчёта P = U × I
Низкий коэффициент мощности увеличивает силу тока в цепи. Именно поэтому SUNTEK выводит коэффициент мощности и силу тока на дисплей отдельно от напряжения.
Пример расчёта нагрузки
Допустим, оборудование потребляет 800 Вт, а коэффициент мощности = 0,65:
→ Полная мощность: S = 800 / 0,65 ≈ 1230 ВА
→ ЛАТР 1000 ВА будет перегружен.
Для стабильной работы требуется запас не менее 15–25 % от реальной полной мощности.
Условия эксплуатации
-
Температура: от –5 °C до +40 °C
-
Влажность: до 80 % при 25 °C
-
Давление: от 86 кПа
-
Атмосфера: невзрывоопасная, без токопроводящей и абразивной пыли
-
Класс защиты: IP20
-
Непрерывное время работы: до 6 часов
-
Запрещается оставлять устройство включённым без наблюдения
Габариты и подключение
-
Размеры: 230 × 200 × 170 мм
-
Масса: 8,0 кг
-
Подключение: встроенная розетка + кабель с евровилкой
-
Поставляется: в полностью готовом к подключению виде
Области применения
-
Испытания и наладка электроприборов
-
Тестирование предохранителей, реле, автоматов
-
Работа с паяльными станциями и терморегуляторами
-
Восстановление электролитических конденсаторов
-
Использование в лабораториях, техникумах, университетах
-
Промышленное проектирование и отладка продукции
Преимущества SUNTEK GRAY 1000 ВА
-
Электромеханическая надёжность
-
Цифровая индикация параметров нагрузки
-
Удобная передняя панель и интеграция в стенды
-
Инженерная логика компоновки
-
Простота контроля и запуска
-
Конструктив, рассчитанный на практическое применение
SUNTEK GRAY 1000 ВА — это не просто ЛАТР. Это продуманное инженерное устройство для задач.
Документация и соответствие
Для модели ЛАТР SUNTEK GRAY 1000 ВА предоставлены все необходимые документы:
-
Паспорт изделия (PDF) — полное техническое описание, руководство по эксплуатации, меры безопасности, параметры и схема включения.
-
Сертификат соответствия (PDF) — подтверждает соответствие продукции требованиям технических регламентов и стандартов.
Документы оформлены согласно требованиям к лабораторному и испытательному оборудованию, с официальной регистрацией и актуальными данными.
Номинальная мощность, ВА | 1000 |
Максимальный ток, А | 4 |
Рабочий диапазон входных напряжений, В | 0-250 |
Номинальный диапазон выходного напряжения, В | 0-300 |
Вариант подключения | евровилка + стандартная розетка |
Погрешность выходного напряжения, % | менее 1% |
Рабочий диапазон t°С | -5 - +40 |
Охлаждение | пассивное |
Корпус | металл |
Габаритные размеры д-ш-в, см | 23×20×17 |
Вес, кг | 8 |
