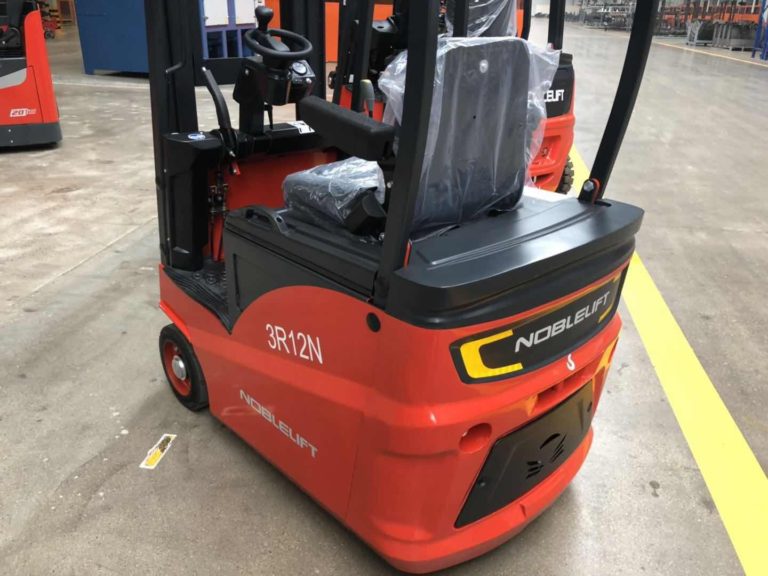

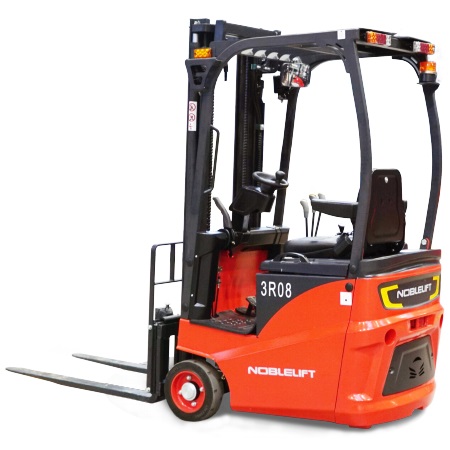

Погрузчик FE3R10N
Модельный ряд трехопорных электрических погрузчиков грузоподъемностью 800 — 1200 кг, с ведущим колесом, расположенным сзади.
Отличительной особенностью нового модельного ряда N-серии является комплектация погрузчиков АС двигателями как на привод движения, так и на привод гидравлической системы. Применение АС двигателей позволяет снизить затраты на обслуживание за счёт отсутствия угольных щеток, а также за счёт большей эффективности данной технологии по сравнению с коллекторными двигателями. Погрузчики могут комплектоваться различными типами мачт с широким диапазоном высоты подъема.
Стандартное оснащение включает:
Опционально доступны:
Данные согласно VDI 2198. Производитель оставляет право вносить изменения в конструкцию техники.
DX ZZ
TX DZ
* При снятии защитной решетки высота свободного подъема +305мм
| Брошюра | Скачать |
| Руководство FE3R08-12N (RU) | Скачать |
| Каталог запчастей FE3R08-12N (EN) | Скачать |
| Тип | Электрический |
| Положение оператора | Сидя |
| Грузоподъемность, Q (кг) | 1000 |
| Центр загрузки, c(мм) | 500 |
| Расстояние от центра оси до вил, x (мм) | 265 |
| Колесная база, y (мм) | 951/1033 |
| Масса, включая АКБ | 1910 |
| Нагрузка на переднюю/заднюю ось с грузом, кг | 2600/310 |
| Нагрузка на переднюю/заднюю ось без груза, кг | 850/1060 |

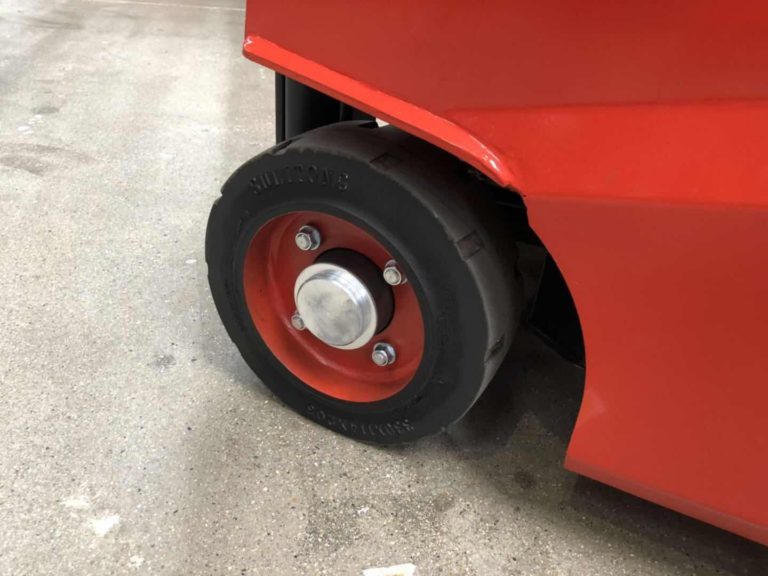

| Тип колес | Полиуретан |
| Размер передних колес | 13×4 1/2×8 |
| Размер задних колес(ведущих) | 250×82 |
| Кол-во колес спереди/сзади(х-ведущие) | 2/1x |
| Колея передних колес, b 10(мм) | 765 |
| Колея задних колес, b 11(мм) | — |
| Наклон мачты/каретки вил вперед/назад, α/β (º) | 3/5 |
| Габаритная высота (min), h 1(мм) | 1965 |
| Свободный подъем, h 2(мм) | 95 |
| Высота подъема, h 3(мм) | 3000 |
| Габаритная высота (max), h 4(мм) | 3865 |
| Высота защитного ограждения (кабины), h 6(мм) | 1975 |
| Высота сиденья, h 7(мм) | 980 |
| Высота сцепного устройства, h 10(мм) | 540 |
| Общая длина, l 1(мм) | 2400 |
| Длина до фронта вил, l 2(мм) | 1480 |
| Общая ширина, b 1(мм) | 880 |
| Размеры вил, s/e/l (мм) | 35x100x920 |
| Ширина каретки вил, b 3(мм) | 825 |
| Клиренс под мачтой, m 1(мм) | 80 |
| Клиренс в центре базы, m 2(мм) | 90 |
| Ширина прохода спаллетом800×1200, Ast(мм) | 3039 |
| Радиус разворота, Wa(мм) | 1320 |
| Скорость движения (с грузом/ без груза), км/ч | 7.5/9 |
| Скорость подъема (с грузом/ без груза), м/с | 0.16/0.22 |
| Скорость движения вил вниз (с грузом/ без груза), м/с | 0.16/0.20 |
| Тяговое усилие, макс (с грузом/ без груза)S25 мин | 1500/1700 |
| Преодолимый уклон (с грузом/ без груза), % | 6/10 |
| Тормозная система | Гидравлическая |
| Мощность двигателя движенияS2 60 мин, кВт | 2.5 |
| Мощность двигателя подъемаS3 15%, кВт | 3 |
| Стандарт АКБ | DIN |
| Напряжение питания, номинальная емкость АКБK5 | 24/420 (480/540) |
| Масса АКБ, кг | 392 (440/488) |
| Размеры АКБ, ДxШxВ | 806x372x628 |
| Тип управления ходом | AC |
| Рабочее давление навесного оборудования, МПа | 13.5 |
| Расход гидравлического масла навесным оборудованием, л/мин | 11 |
| Уровень шума, dB(A) | 70 |
| Высота свободного подъема h 2(мм), Высота при сложенной мачте h 1(мм) | Наклон мачты/каретки вил вперед/назад α/β(º) |
| 95, 1715 | 3/5 |
| 95, 1815 | 3/5 |
| 95, 1965 | 3/5 |
| 95, 2155 | 3/5 |
| 95, 2215 | 3/5 |
| 95, 2315 | 3/5 |
| 95, 2515 | 3/5 |
| 875*, 1715 | 3/5 |
| 975*, 1815 | 3/5 |
| 1125*, 1965 | 3/5 |
| 1275*, 2155 | 3/5 |
| 1375*, 2215 | 3/5 |
| 1475*, 2315 | 3/5 |
| 1625*, 2515 | 3/5 |
| 1061*, 1900 | 3/5 |
| 1161*, 2000 | 3/3 |
| 1211*, 2050 | 3/3 |
| 1311*, 2150 | 3/3 |
| 1411*, 2250 | 3/3 |
