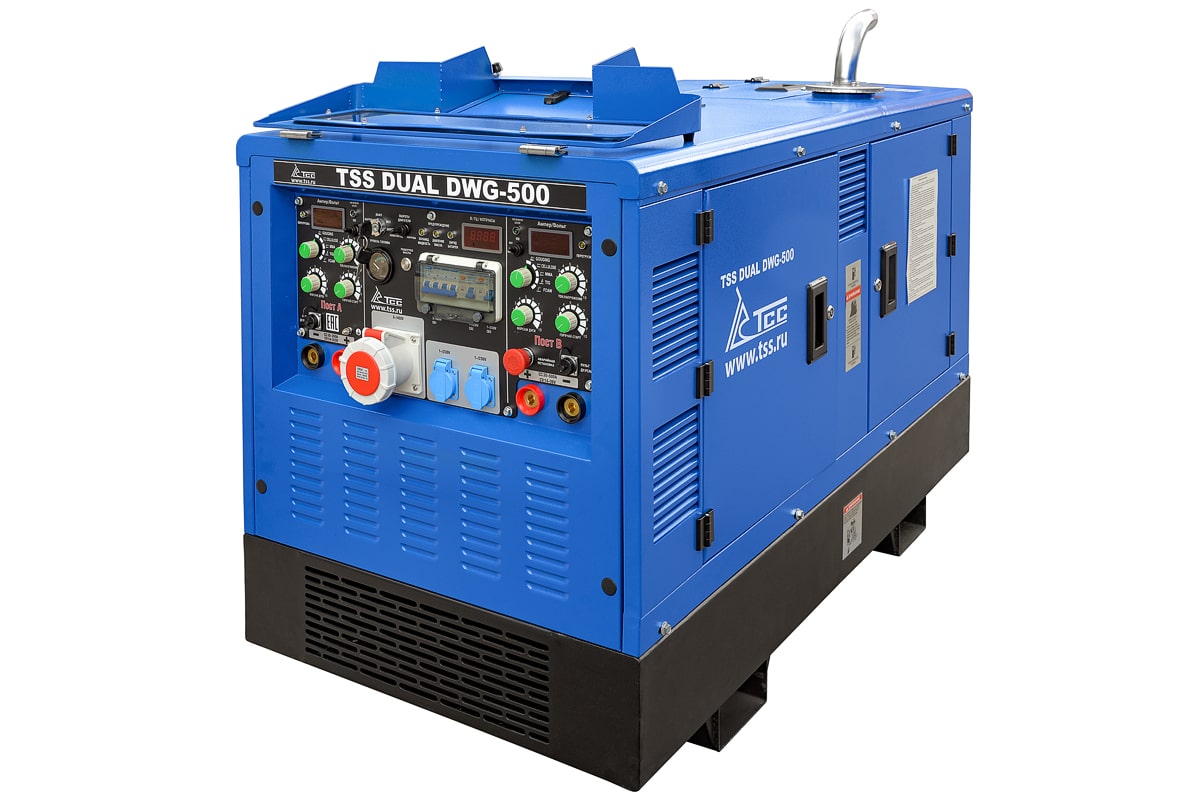

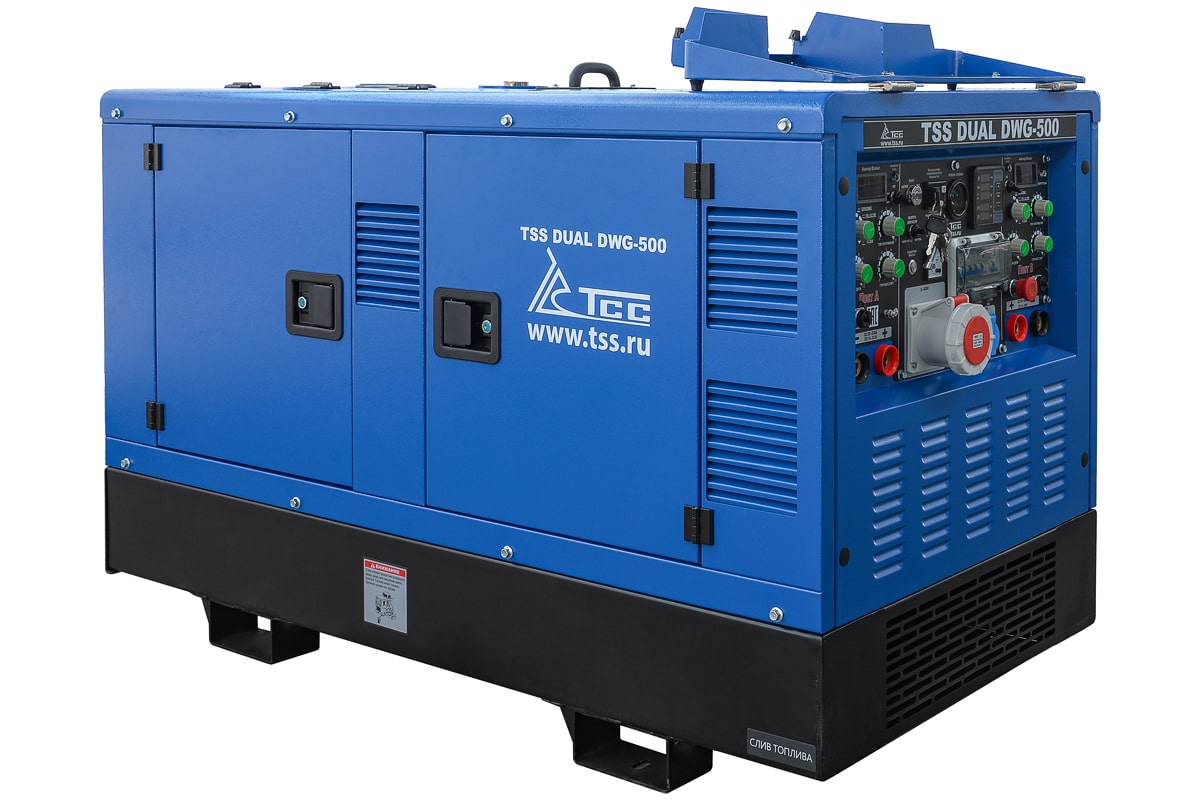

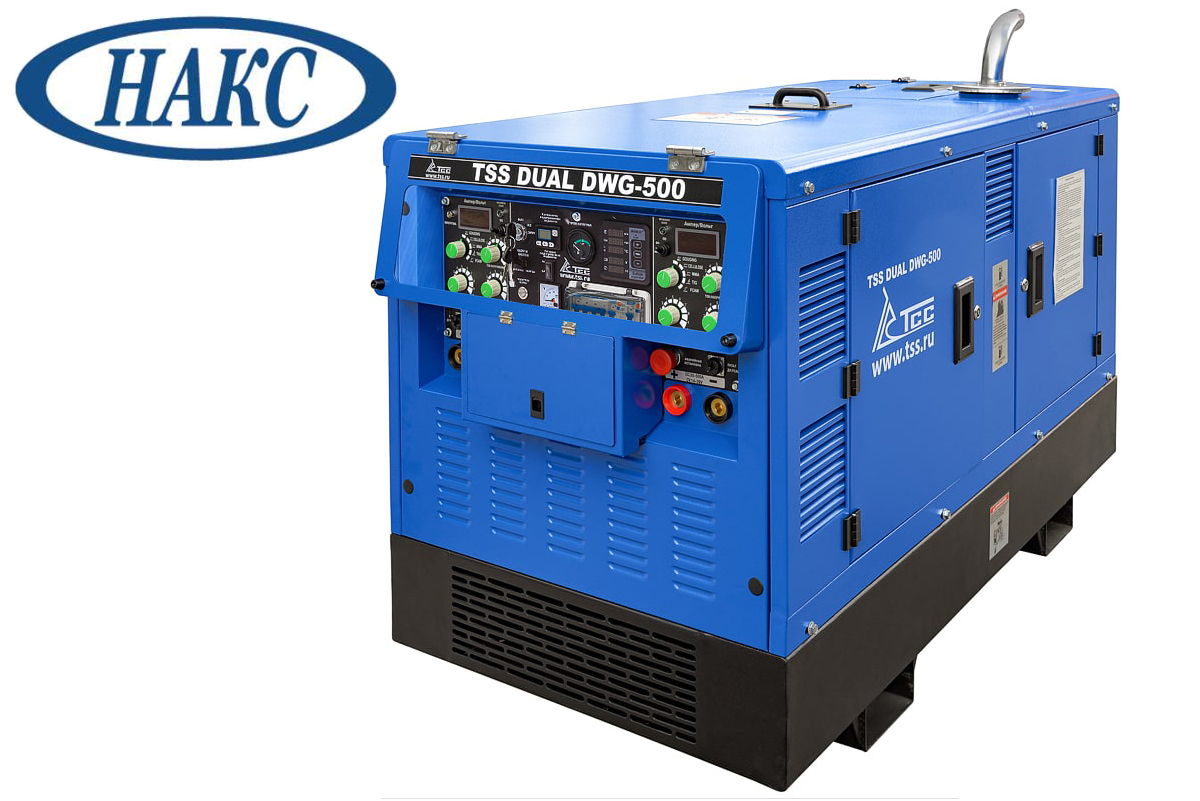

Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500

Артикул товара: 158796-00 (Артикул поставщика: 039736)
Производитель: тсс Россия
Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500
Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500 Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500 Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500 Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500 Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500 Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500 Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500 Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500 Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500 Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500 Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500 Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500 Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500 Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500
В наличии
RUB 1755000
1755000 руб
Купить в 1 клик
Задайте вопрос по этому товару

Мощность и области применения!

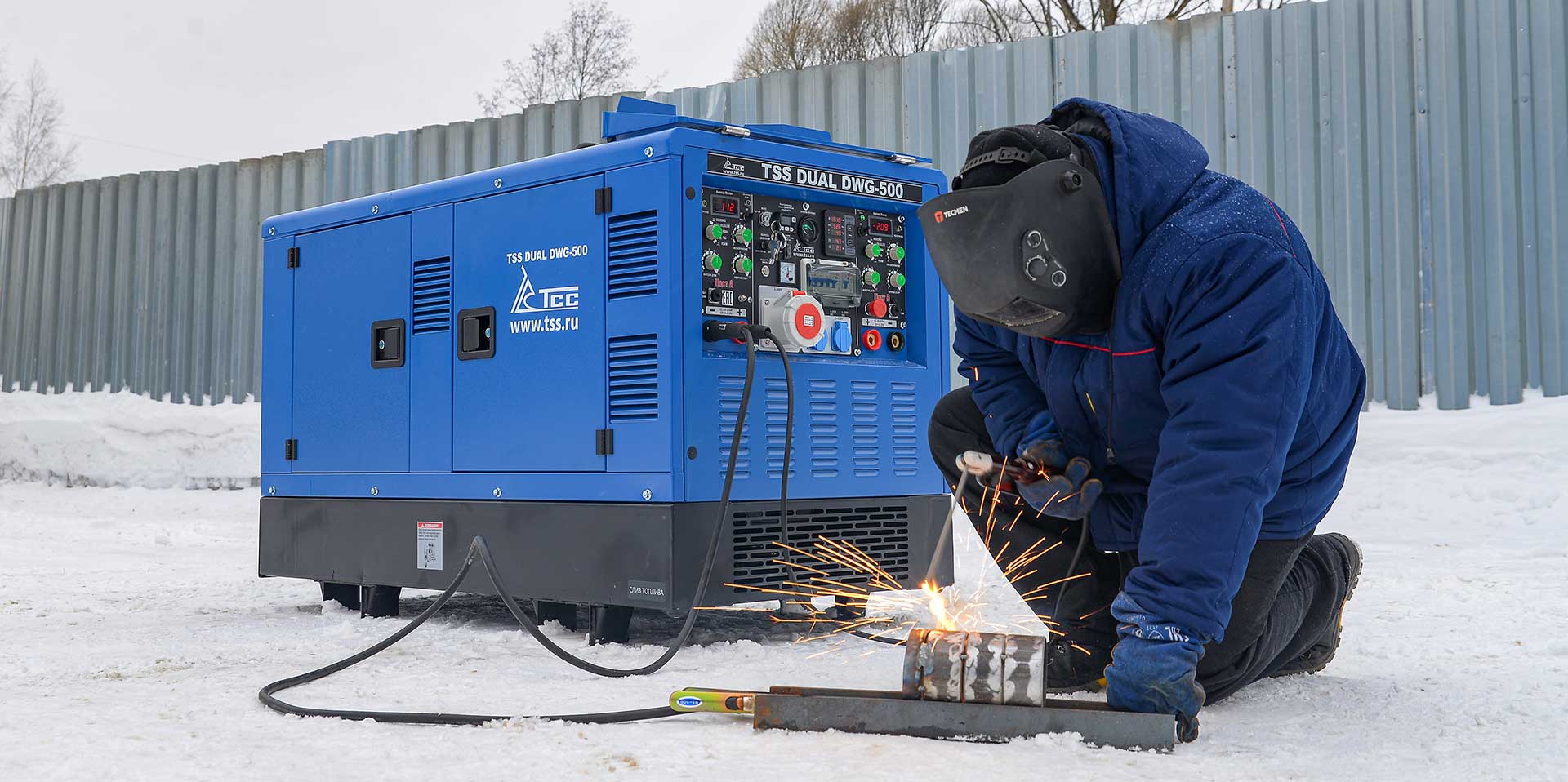

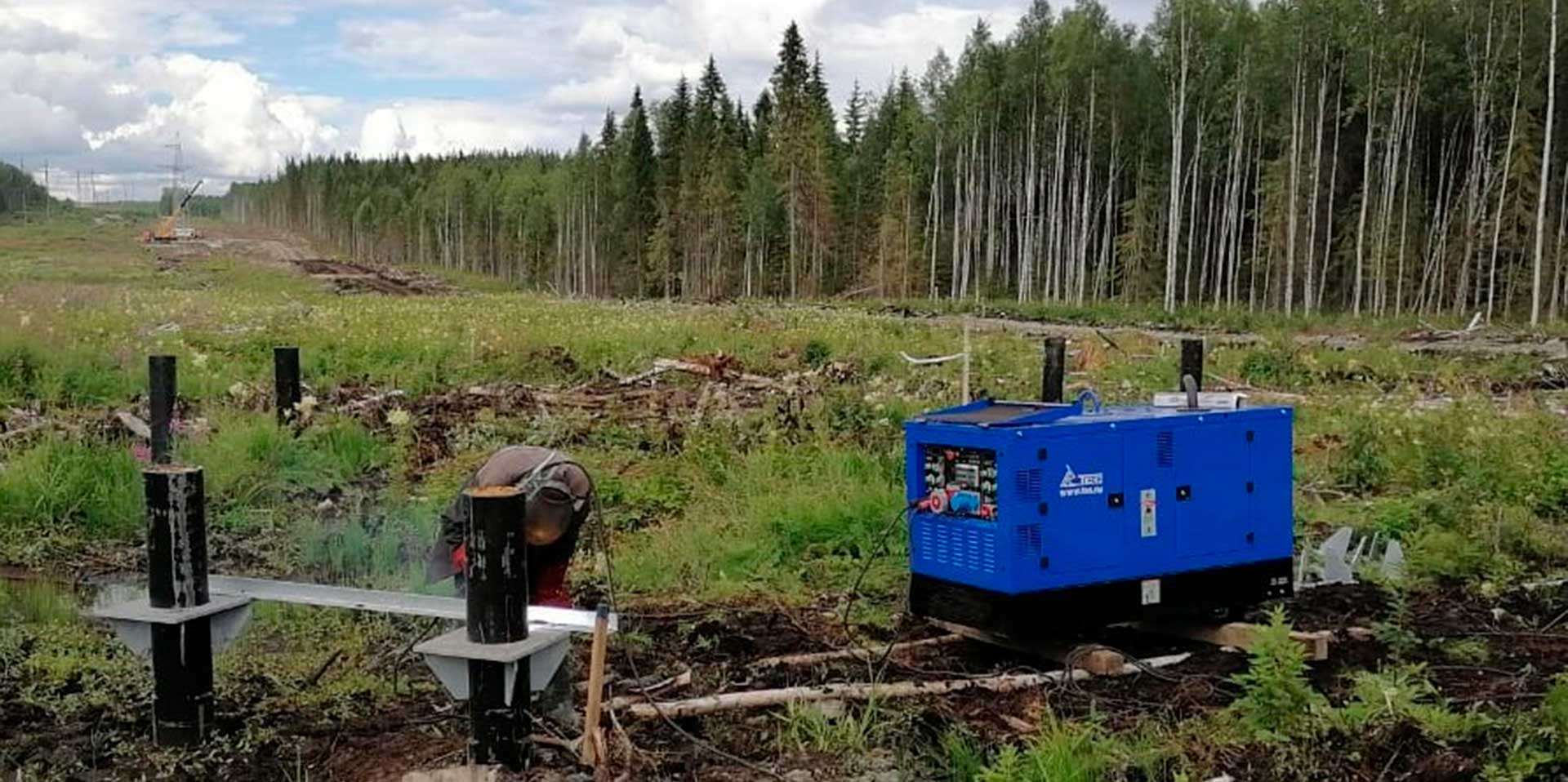

Двухпостовой дизельный сварочный генератор предназначен для организации сварочных работ в полевых условиях, на стройплощадках и в цехах, где нет возможности применить сварочные аппараты, питающиеся от сети переменного тока. Суммарный сварочный ток 500А.

Дизельный агрегат может использоваться как источник электроэнергии 400В/230В. Номинальная выходная мощность генератора 22 кВт.

Надежность работы

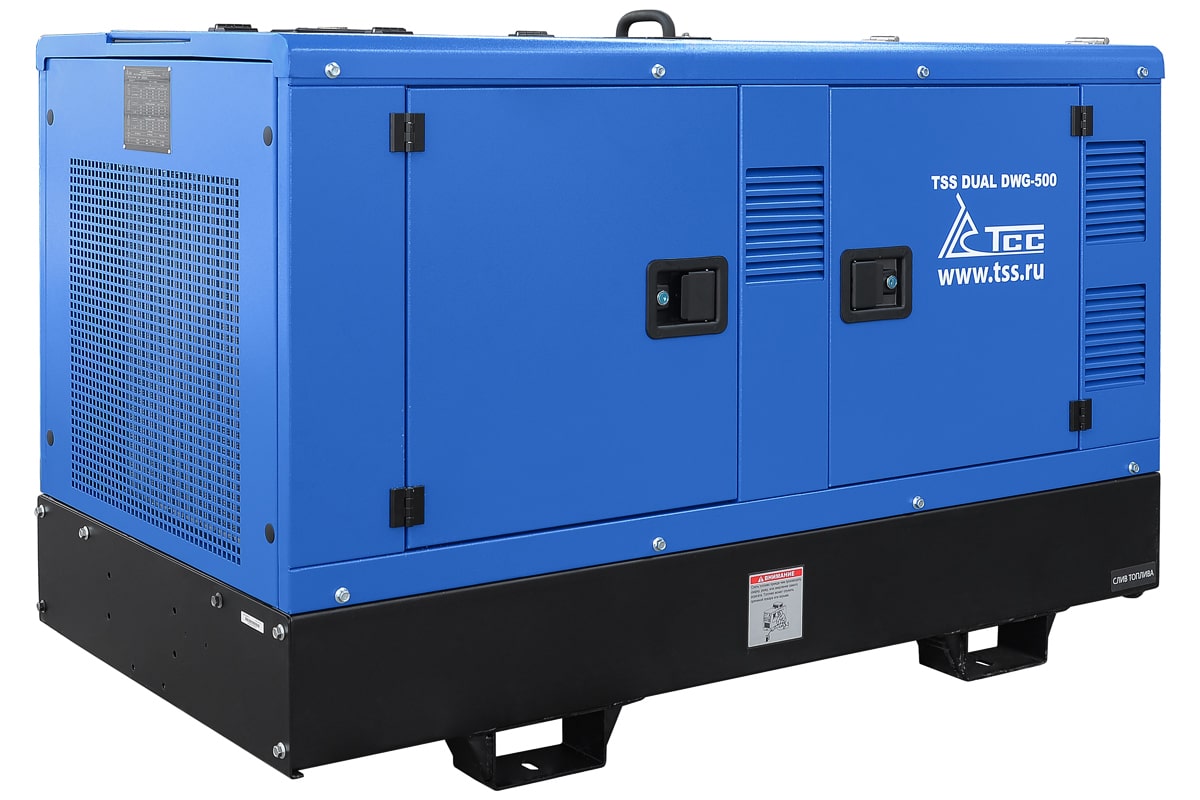

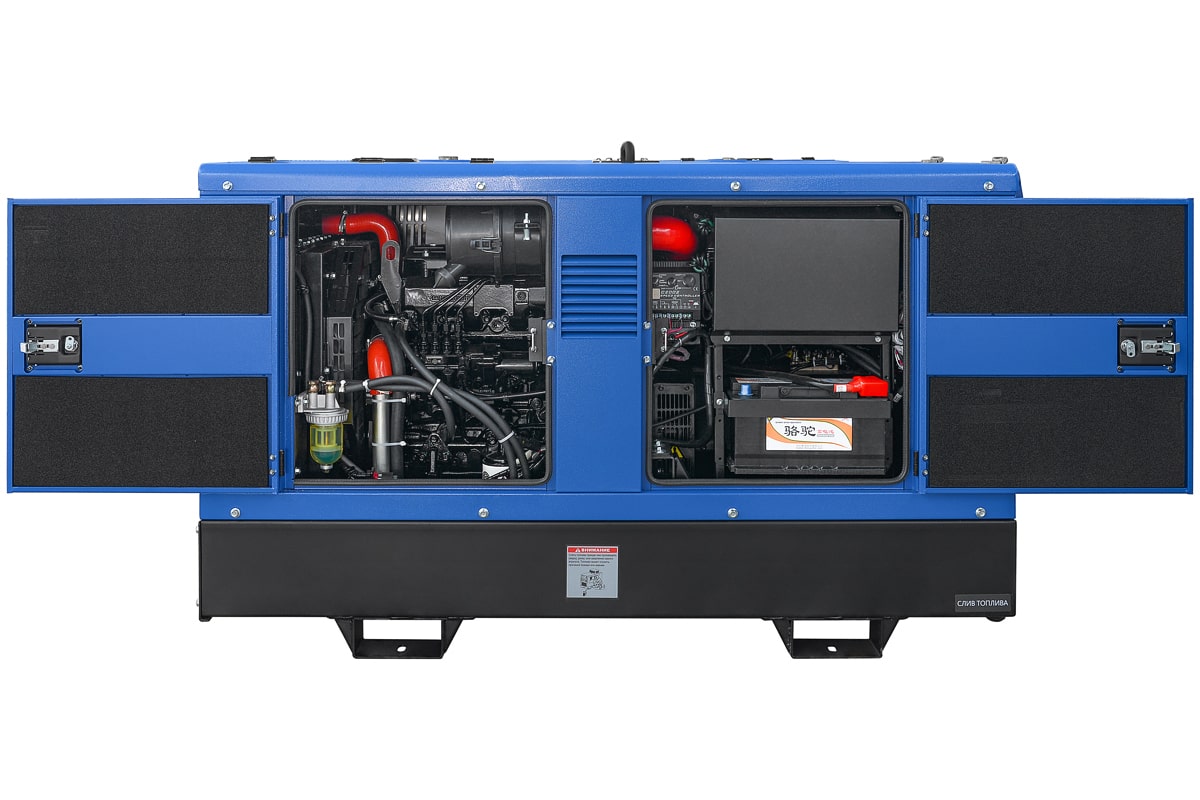

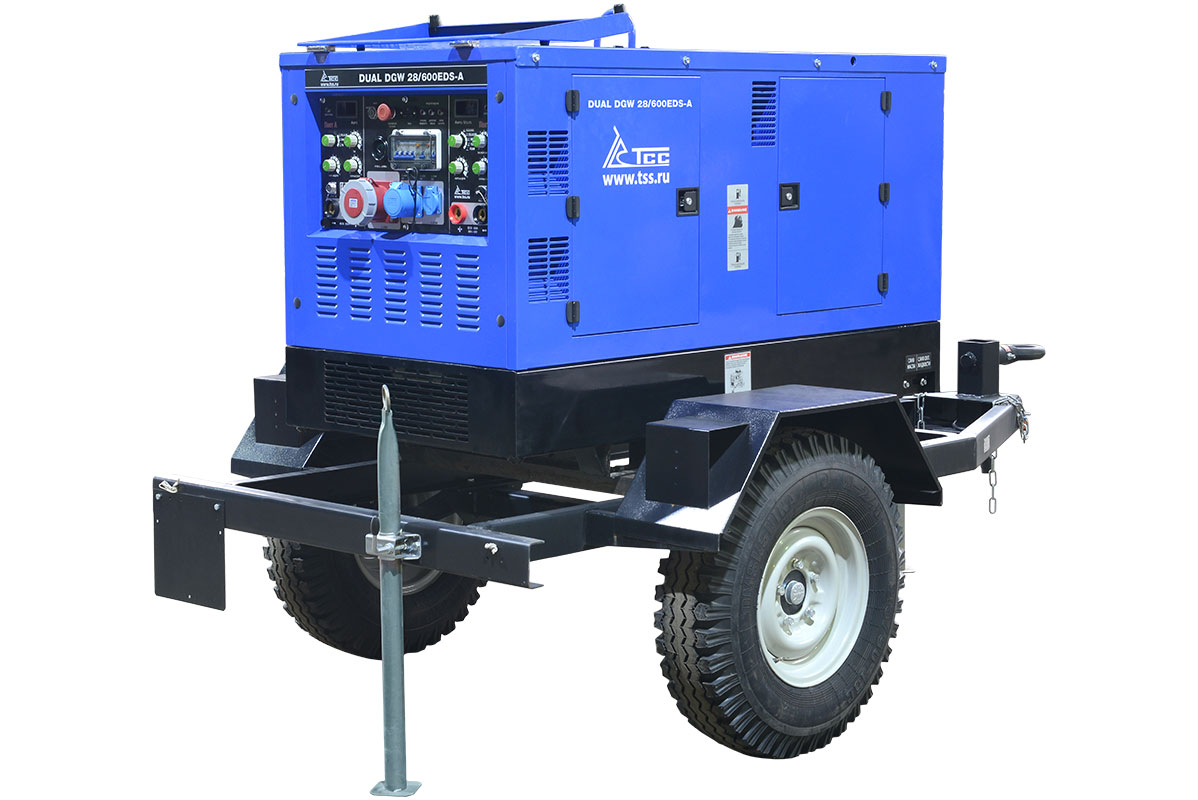

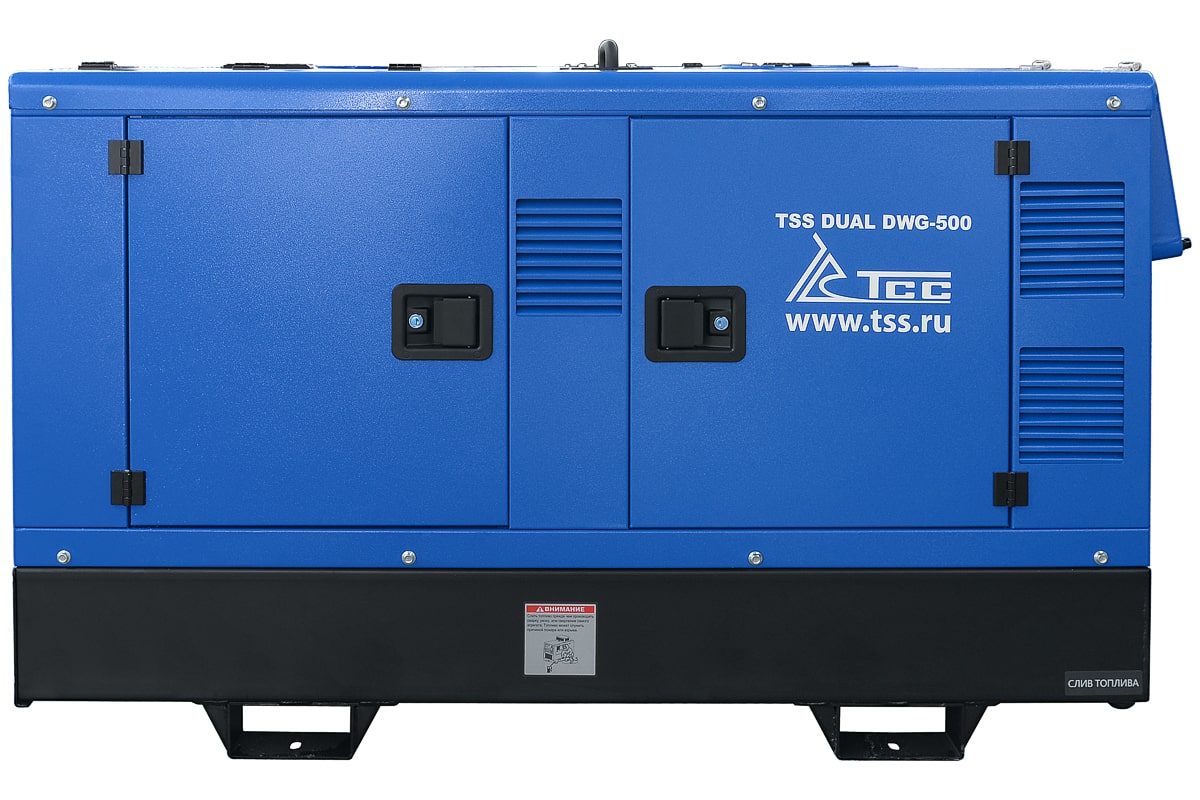

Двухпостовой сварочный агрегат представляет собой прочную рамную конструкцию, на которой смонтирован дизельный двигатель водяного охлаждения, генератор, сварочный модуль, панель управления и шумозащитный кожух.

В раму встроен топливный бак увеличенного размера. Объем топливного бака 85 л. Расход топлива 7 л/ч. Стальной кожух надежно защищает двигатель, генератор, панель управления а также другие детали конструкции от воздействия погодных условий окружающей среды и возможных механических повреждений.

ВИДЕО ОБЗОР на Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500



  • Одновременное питание электропотребителей и сварочный процесс Одновременное использование двух постов на разных сварочных токах и режимах. 500А суммарный ток сварки
  • 22 кВт – номинальная мощность 25 кВт максимальная выходная мощность для питания электропотребителей
  • Объем бака 85 л, расход 7 л/ чаc 12 часов автономной работы на одном баке, при максимальной мощности
  • Сварочные функции на оба поста: MMA, CELLULOSE, Lift TIG DC, FCAW, CAG-A
  • Сварка электродами с различным металлургическим типом покрытия Сварки во всех пространственных положениях в т.ч. вертикальным швом на спуск
  • Все приборы для контроля сварочных процессов и работы двигателя на одной панели управления Выбор типов внешних характеристик осуществляется переключателем, расположенным на лицевой панели управления
Сварочный агрегат представляет собой прочную рамную конструкцию, на которой смонтирован дизельный двигатель водяного охлаждения, генератор, сварочный модуль, панель управления и шумозащитный кожух. В раму встроен топливный бак увеличенного размера. Стальной кожух надежно защищает двигатель, генератор, панель управления а также другие детали конструкции от воздействия погодных условий окружающей среды и возможных механических повреждений.

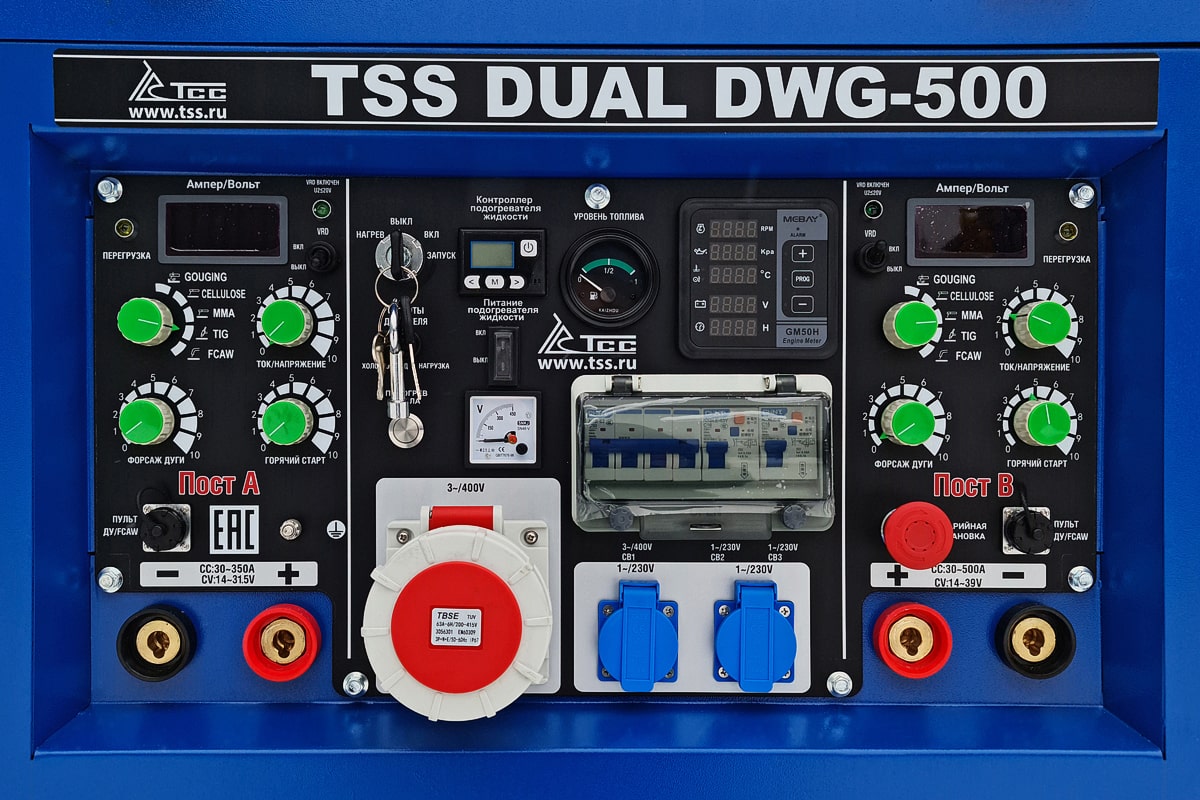

ПАНЕЛЬ УПРАВЛЕНИЯ:

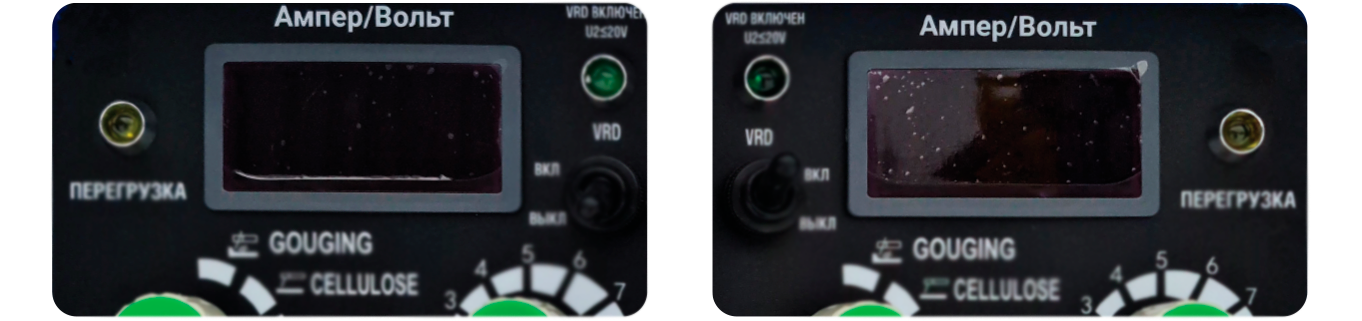

  • 1. Дисплей тока/напряжения

    2. Выключатель VRD

    3. Индикатор VRD

    4. Ключ запуска 5. Контроллер подогревателя жидкости

    6. Питание подогревателя жидкости

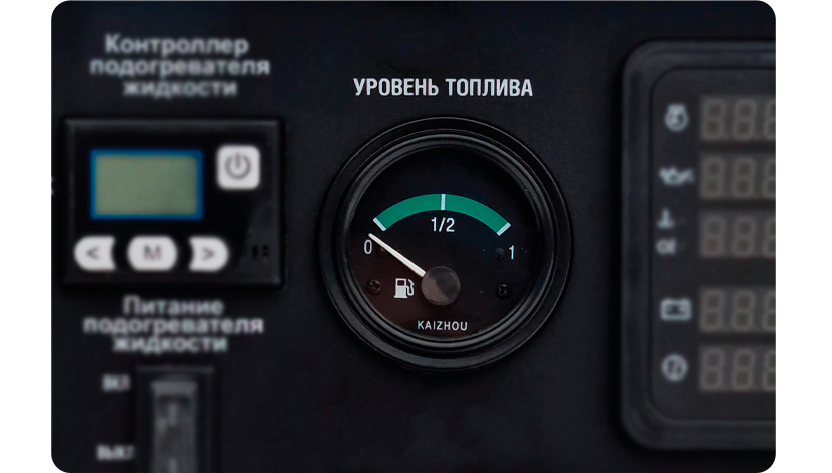

    7. Указатель уровня топлива

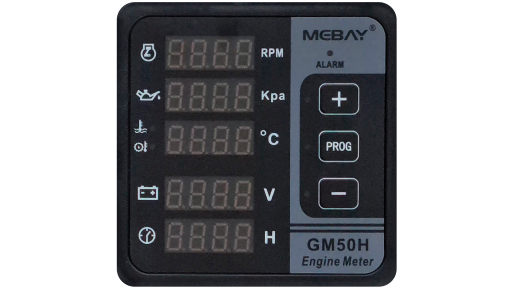

    8. Многофункциональный дисплей:

       - обороты двигателя

       - давление масла

       - температура охлаждающей жидкости

       - заряд аккумулятора

       - счетчик моточасов

    9. Индикатор VRD

    10. Выключатель VRD

    11. Дисплей тока/напряжения

    12. Аварийный индикатор

    13. Переключатель режимов сварки

    14. Регулятор сварочного тока/напряжения

    15. Регулятор Горячего старта

    16. Регулятор Форсажа дуги

    17. Разъём для подключения пульта ДУ ММА

  • 18. Клемма «-» поста В

    19. Кнопка аварийной остановки

    20. Клемма «+» поста В

    21. Главный автомат защиты

    22. 1-фазная розетка (АС 230В)

    23. Силовая 1-фазная розетка (АС 230В)

    24. Вольтметр

    25. 3-фазная розетка (АС 400В)

    26. Подогрев масла

    27. Клемма «+» поста А

    28. Контакт заземления

    29. Переключатель Холостого хода/Нагрузки

    30. Клемма «-» поста А

    31. Разъём для подключения пульта ДУ ММА

    32. Регулятор Горячего старта

    33. Регулятор Форсажа дуги

    34. Переключатель режимов сварки

    35. Регулятор сварочного тока/напряжения

    36. Аварийный индикатор

ПРЕИМУЩЕСТВА:
Одновременное питание электропотребителей и сварочный процесс

Одновременное использование двух постов на разных сварочных токах и режимах. 500А суммарный ток сварки

25 кВт максимальная выходная мощность для питания электропотребителей, 22 кВт – номинальная мощность

12 часов автономной работы на одном баке, при максимальной мощности. Объем бака 85 л, расход 7 л/ час

  • 12 часов автономной работы на одном баке, при максимальной мощности Объем бака 85 л, расход 7 л/ час

Наличие малогабаритных дистанционных регуляторов сварочного тока, обеспечивающих возможность регулирования тока, не обрывая дуги

Сварка электродами с различным металлургическим типом покрытия

Сварки во всех пространственных положениях в т.ч. вертикальным швом на спуск

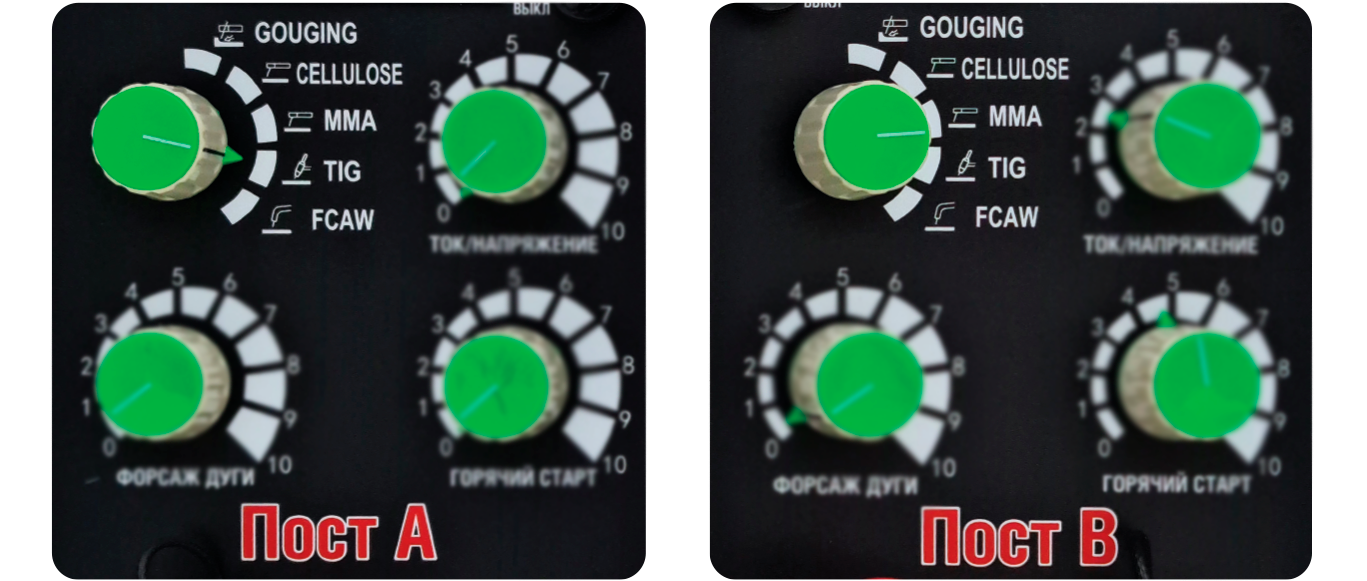

Регулировка внешних вольтамперных характеристик и динамических свойств источников, в зависимости от типа покрытия электрода, при сварке различных слоев шва и в разных пространственных положениях

Выбор типов внешних характеристик осуществляется переключателем, расположенным на лицевой панели управления

Все приборы для контроля сварочных процессов и работы двигателя на одной панели управления

  • Приборы для контроля на панели управления - пост А Все приборы для контроля сварочных процессов и работы двигателя на одной панели управления

  • Приборы для контроля на панели управления - пост В Все приборы для контроля сварочных процессов и работы двигателя на одной панели управления

Сварочные функции на оба поста:

MMA (ручная дуговая сварка)

CELLULOSE (сварка труб электродами с целлюлозным видом покрытия на спуск)

Lift TIG DC (аргонодуговая сварка на постоянном токе, зажигание дуги касанием)

FCAW (полуавтоматическая сварка порошковой проволокой)

CAG-A (воздушно-дуговая строжка угольным электродом)

  • Сварочные функции на пост А • MMA (ручная дуговая сварка)

    • CELLULOSE (сварка труб электродами с целлюлозным видом покрытия на спуск)

    • Lift TIG DC (аргонодуговая сварка на постоянном токе, зажигание дуги касанием)

    • FCAW (полуавтоматическая сварка порошковой проволокой)

    • CAG-A (воздушно-дуговая строжка угольным электродом)

  • Сварочные функции на пост В • MMA (ручная дуговая сварка)

    • CELLULOSE (сварка труб электродами с целлюлозным видом покрытия на спуск)

    • Lift TIG DC (аргонодуговая сварка на постоянном токе, зажигание дуги касанием)

    • FCAW (полуавтоматическая сварка порошковой проволокой)

    • CAG-A (воздушно-дуговая строжка угольным электродом)

Таблица. Распределение мощности на сварку и генератор

Пост A, Сварочный ток(A) Пост A, Напряжение (В) Пост A Потребление мощности генератора (кВт) Пост B, Сварочный ток(A) Пост B, Напряжение (В) Пост B Потребление мощности генератора (кВт) Пост A и B одновременно, оставшаяся выдаваемая мощность генератора (кВт)
100 24 3 100 24 3 19
150 26 4,8 150 26 4,8 15,4
200 28 6,7 200 28 6,7 11,6
250 30 9 250 30 9 7
300 32 11,5 300 32 11,5 2
350 34 14,5 350 34 14,5 /
400 36 17,5 /
450 38 20,5 /
500 40 24 /

ОПИСАНИЕ МОДЕЛИ:
СВАРОЧНЫЙ ТОК:

Диапазон регулировки СС: 30-500А / CV: 14-39V (для FCAW)

При работе двумя поста одновременно: пост А - 250А (ПВ 100%) + пост В - 250А (ПВ 100%)

только пост А - 350А (ПВ 60%) или пост В - 500А (ПВ 60%)

ОПЦИИ В БАЗОВОЙ КОМПЛЕКТАЦИИ:

Дисплей сварочного тока для поста А, дисплей сварочного тока и напряжения для поста В

Плавная бесступенчатая регулировка тока и напряжения

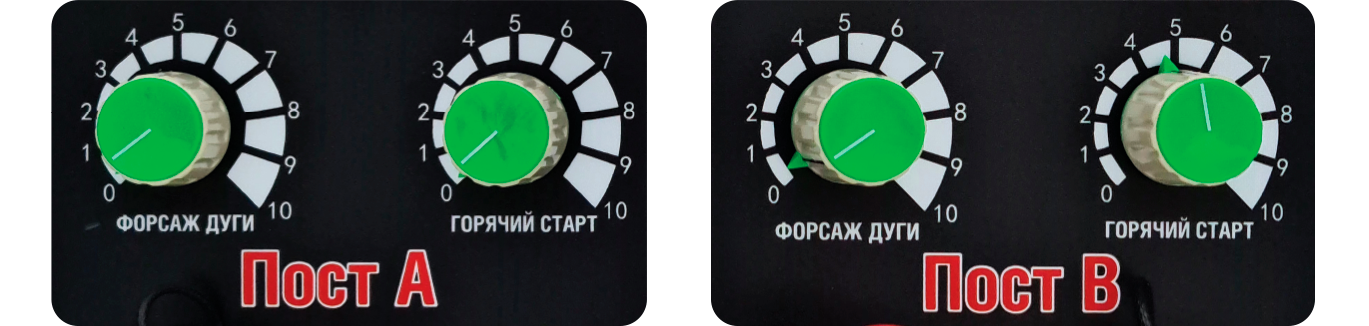

Регулируемый горячий старт - оба поста

Регулируемый форсаж дуги - оба поста

  • Пост А Регулируемый горячий старт

    Регулируемый форсаж дуги

  • Пост В

    Регулируемый горячий старт

    Регулируемый форсаж дуги

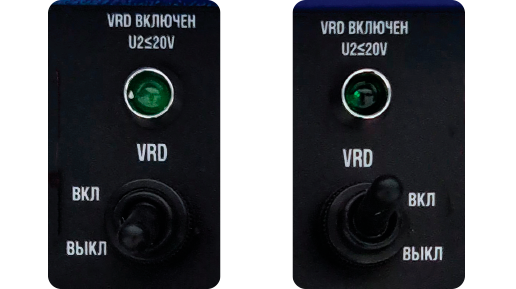

Функция VRD – оба поста

  • Пост А Функция VRD

  • Пост В

    Функция VRD

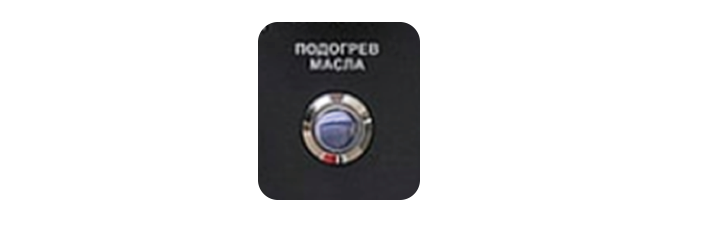

Подогрев масла

  • Подогрев масла Для запуска в холодное время года

Предустановленный подогреватель охлаждающей жидкости

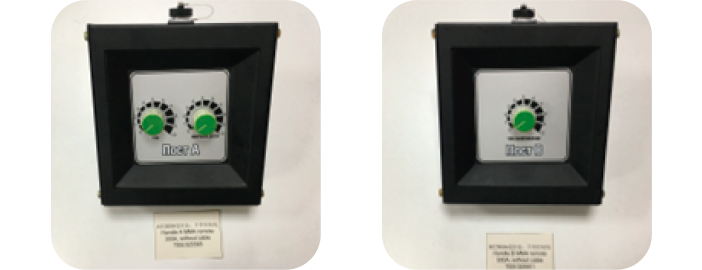

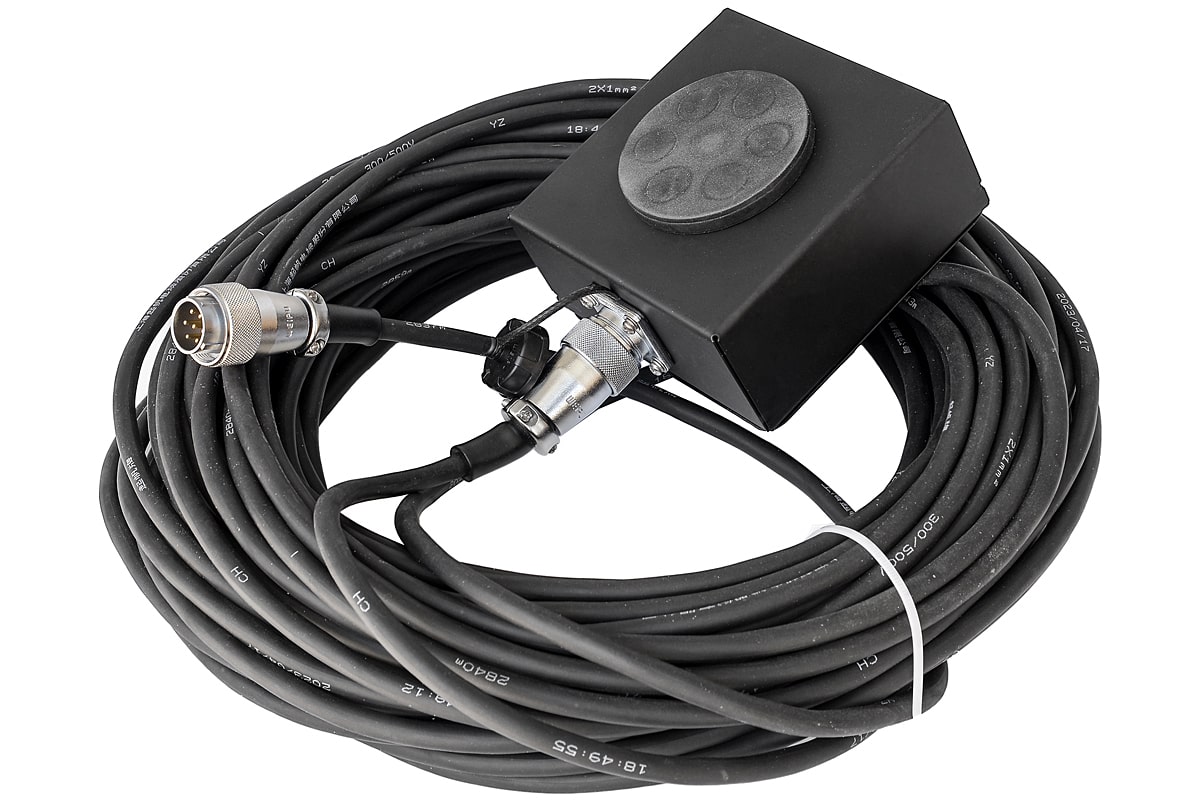

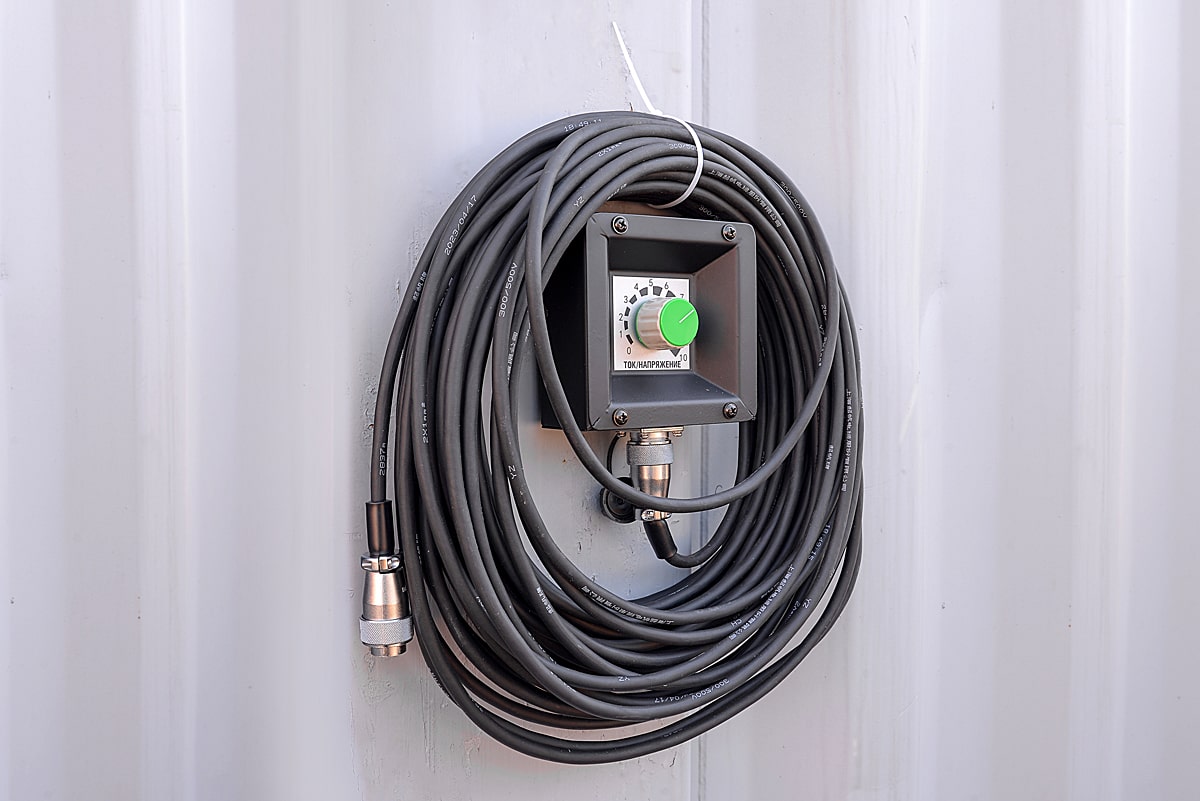

Дистанционная регулировка тока для MMA и TIG сварки - оба поста (два ПДУ на магните в комплекте поставки)

  • Пост А Дистанционная регулировка тока для MMA и TIG сварки (ПДУ на магните в комплекте поставки)

  • Пост В

    Дистанционная регулировка тока для MMA и TIG сварки (ПДУ на магните в комплекте поставки)

Предпусковой подогрев двигателя для запуска при отрицательных температурах

Тумблер переключения оборотов двигателя: холостой ход / рабочие обороты

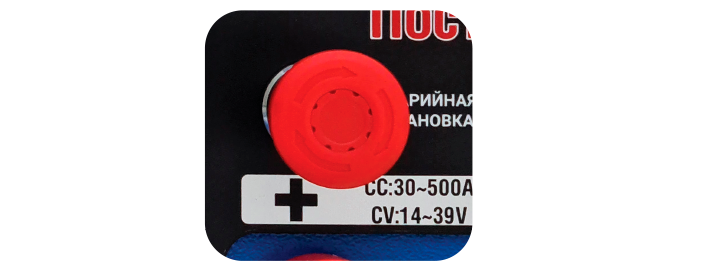

Кнопка экстренной остановки

  • Кнопка экстренной остановки Для удобства оператора

КОНТРОЛЬНЫЕ ПРИБОРЫ НА ПАНЕЛИ УПРАВЛЕНИЯ:

  • >Напряжение / частота / счетчик моточасов

    Индикатор температуры охлаждающей жидкости

    Индикатор давления масла

    Индикатор заряда батареи

    Показатель уровня топлива

ПИТАНИЕ ЭЛЕКТРОПОТРЕБИТЕЛЕЙ:

Без сварки - максимальная выходная мощность 25 кВт

Одновременно со сварочным током 2 х 250А - выходная мощность 7 кВт

Розетки - AC400В/50,5A, AC230В/ 2х16А

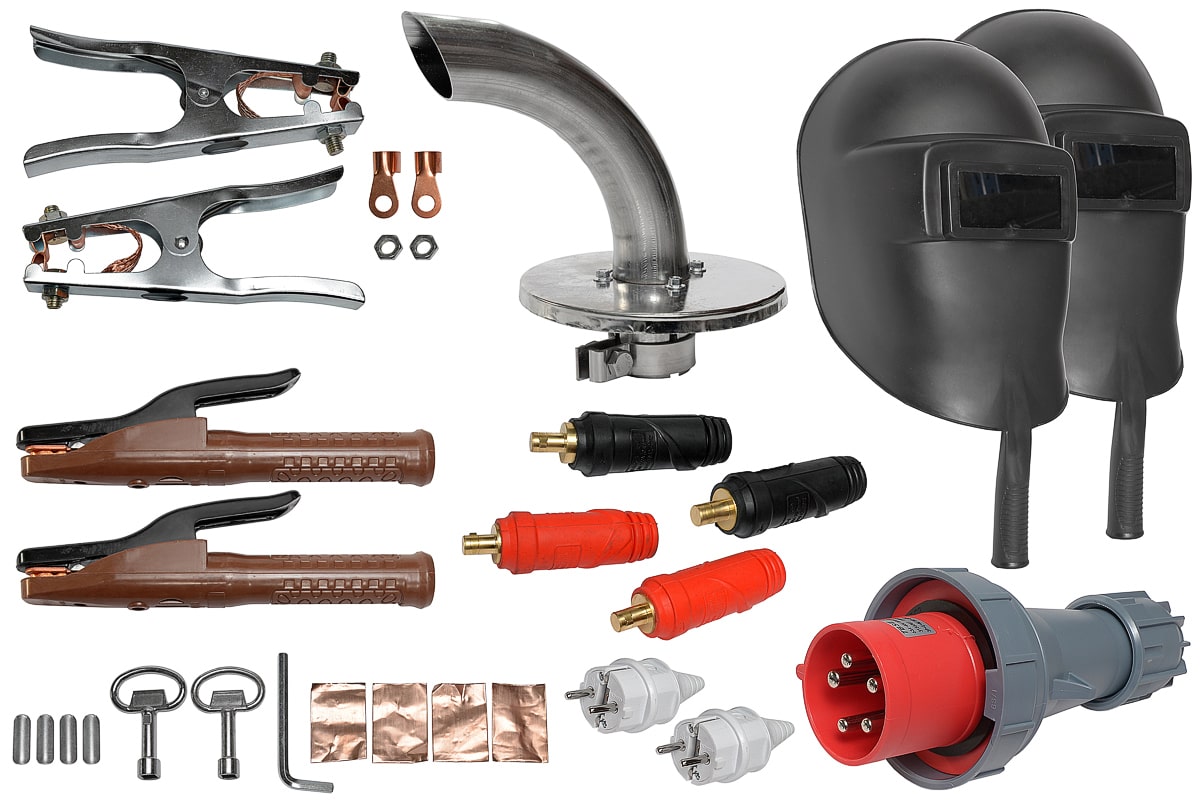

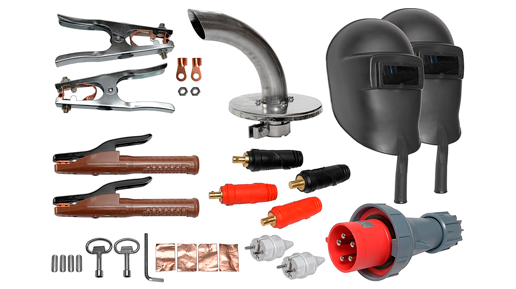

КОМПЛЕКТАЦИЯ:

    • Кабельный штекер -4 шт.
    • Держатель электрода 500-800 А - 2 шт.
    • Клемма заземления 500А - 2 шт.
    • Штепсельная вилка 1~/230В 16A - 2 шт.
    • Штепсельная вилка 3~/400В - 1 шт.

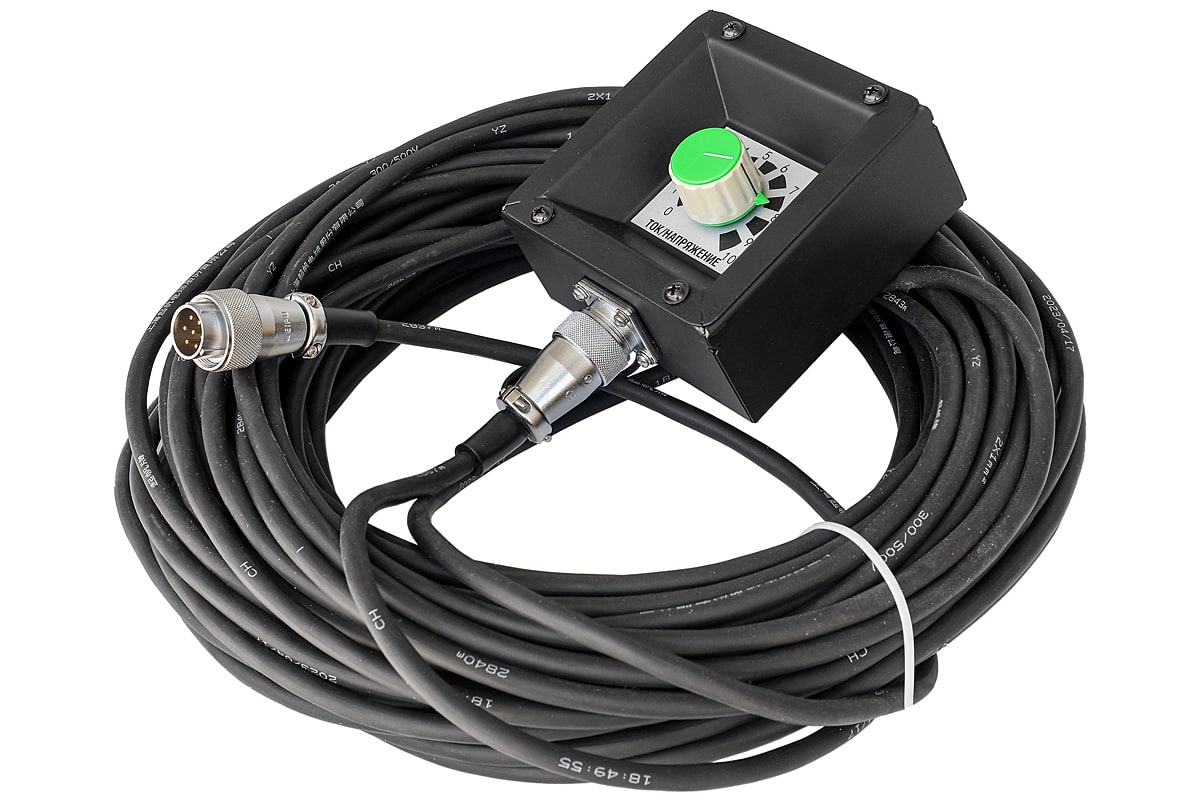

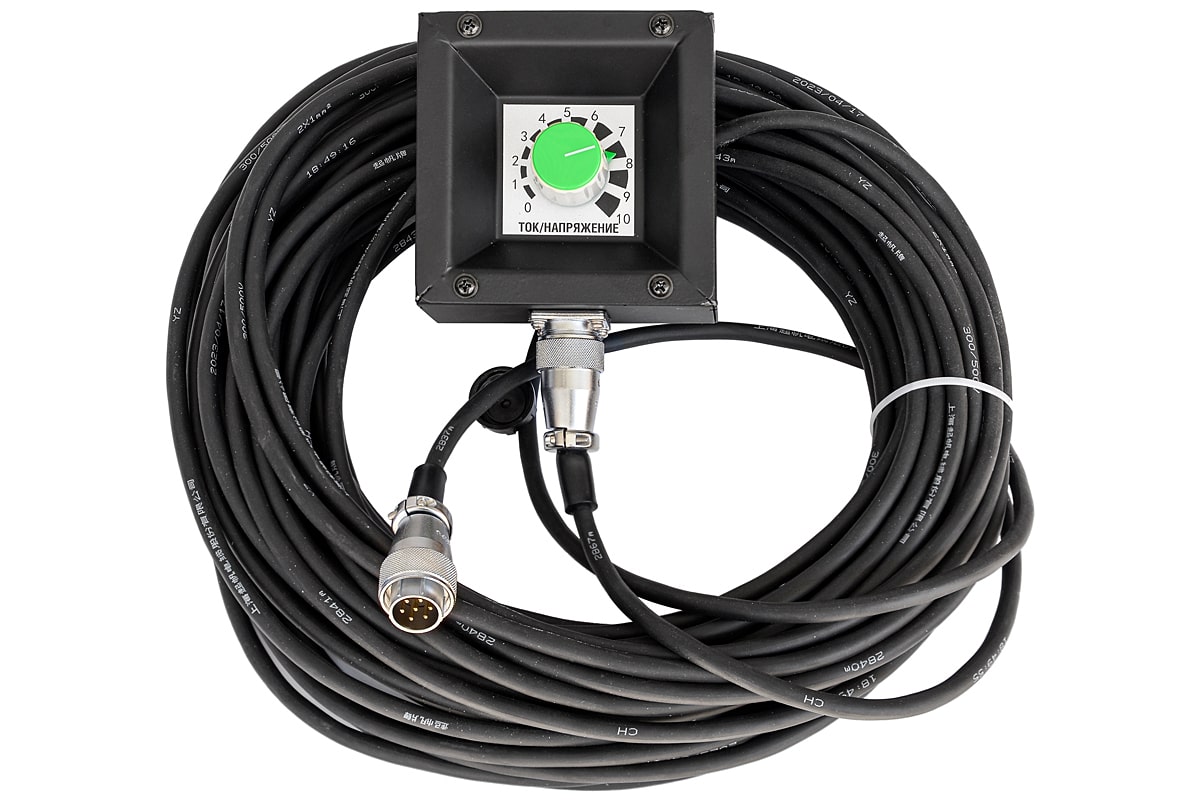

    • MMA пульт ДУ для поста В (500А, 15 м) - 1 шт.
    • MMA пульт ДУ для поста А (350А, 15 м) - 1 шт.

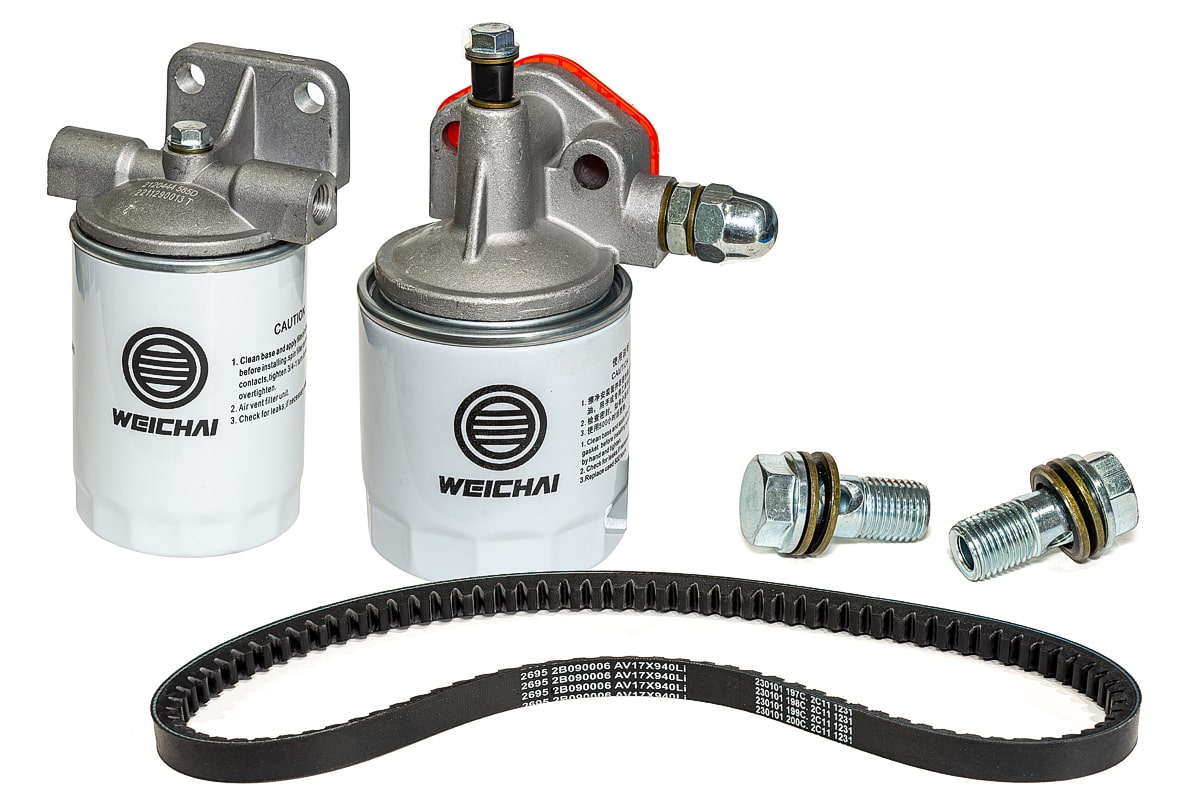

    • Фильтр масляный – 1 шт.
    • Фильтр топливный – 1 шт.
    • Фильтр воздушный – 1 шт.
    • Ремень вентилятора – 1 шт.

ДОПОЛНИТЕЛЬНО ДОКУПАЕТСЯ:
  • 024541 Механизм подачи проволоки TSS FCAW-501 c роликами под порошковую проволоку 2.0 и 2.4 мм
  • 024561 Шланг-пакет для механизма подачи проволоки TSS FCAW-501, 15 м
  • 025496 Шланг-пакет для механизма подачи проволоки TSS FCAW-501, 30 м
  • 024562 Горелка TSS FCAW 350А (аналог Magnum 350 для LN-23p)
  • 017697 WP-26 (4м) горелка для аргонодуговой сварки вентильная
  • 017788 Горелка для воздушно-дуговой строжки TBi-600A (4.5м, электрод 4-12мм)

ВИДЕО ОБЗОР на Cварочный двухпостовой агрегат TSS DUAL DWG-500



СКАЧАТЬ КОММЕРЧЕСКОЕ ПРЕДЛОЖЕНИЕ
Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500

Скачать Коммерческое предложение на скачать в PDF

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500

Скачать инструкцию в PDF - Руководство по эксплуатации скачать в PDF

СерияСварочный агрегат
Род сварочного токаПостоянный
Сварочный ток поста "А", А30-300
Сварочный ток поста "В", А30-500
Сварочный ток постов "А" и "В", А30-300
Диаметр электрода, мм1,6-10
Диаметр порошковой проволоки, мм1,6 / 2,0
Напряжение холостого хода, В74
Электрическая мощность, кВт22
Мощность номинальная, кВт30
Мощность номинальная, кВА27.5
Мощность максимальная, кВт33
Мощность максимальная, кВА31.2
Тип двигателяВертикальный, рядный, 4-тактный, с водяным охлаждением
Модель двигателяWeichai WP2.3D33E200
ДвигательWeichai WP2.3D33E200
Мощность двигателя, кВт/л.с.30 ( макс. 33 ）/ 41 ( макс 45)
Ёмкость масляной системы (л)8
Рекомендуемый тип маслаSAE 15W40/10W30
Частота вращения коленвала (об/мин)1500
Вид топливадизельное
Расход топлива л/час7
Объём топливного бака (л)85
Тип запускаЭлектростарт
Установленный аккумулятор Ah/V75/12
Блок зарядки АКБДа
Тип генератораБесщеточный, синхронный, самовозбуждающийся, 4х-полюсной
Коэффициент мощности0.8
Напряжение (В)400/230
Частота, Гц50
Номинальный ток (А)50.5
Регулятор напряженияAVR
Приборы контроляУровень топлива, температура антифриза, давление масла, заряд батареи, счетчик моточасов
Дисплей сварочного токаДа
Дистанционная регулировка токаДа
Автомат защитыДа
Предпусковой подогревательДа
Останов по низкому давлению маслаДа
Выход 12V (Ампер)нет
ИсполнениеШумозащитный кожух
Уровень шума (dB/7м)83
Степень защитыIP44
Масса, кг280
Габаритные размеры (Д;Ш;В; мм)1680x820x1010
УпаковкаФанерный ящик
Масса брутто, кг850
Габаритные размеры упаковки (Д;Ш;В; мм)1815х950х1105
Гарантия, срок (мес)36 месяцев/2000 моточасов
Мощность номинальная кВт/л.с.30/40,8
Количество цилиндров4
Расположение цилиндроврядное
Тактность двигателя4
Система охлажденияжидкостная
Система впуска воздухас турбонаддувом
Тип воздушного фильтрафильтроэлемент
Диаметр цилиндра (мм)89
Ход поршня (мм)92
Степень сжатия в цилиндрах17.5
Регулятор оборотовэлектронный
Пусковое устройство (стартер)12/3,5
Удельный расход топлива (г/кВт*ч)225
Тип топливного фильтраодноразовый фильтр
Тип масляного фильтраодноразовый фильтр
Удельный расход масла (г/кВт*ч)0.4
Вентилятор, Ø (мм)осевой
SAE (маховик / картер маховика)4/7,5
