Компрессорная головка ременная AEROMAX B3065

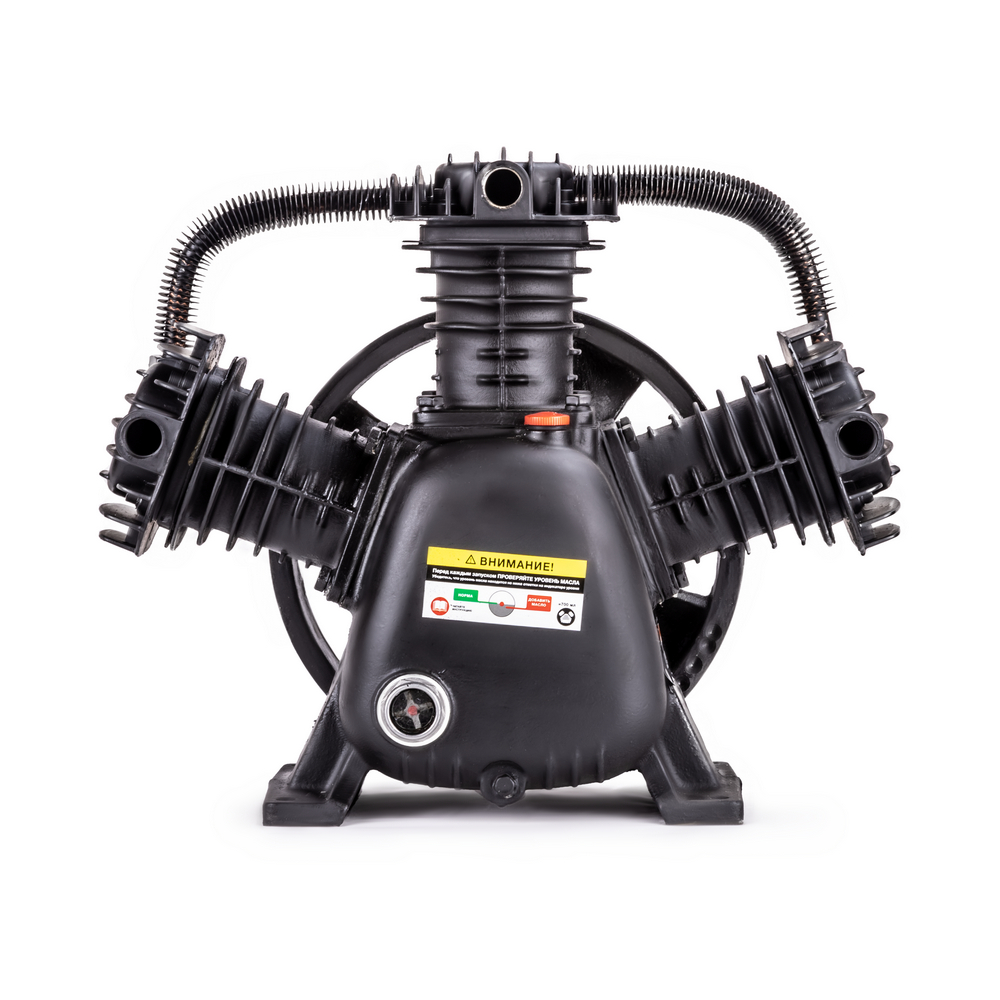

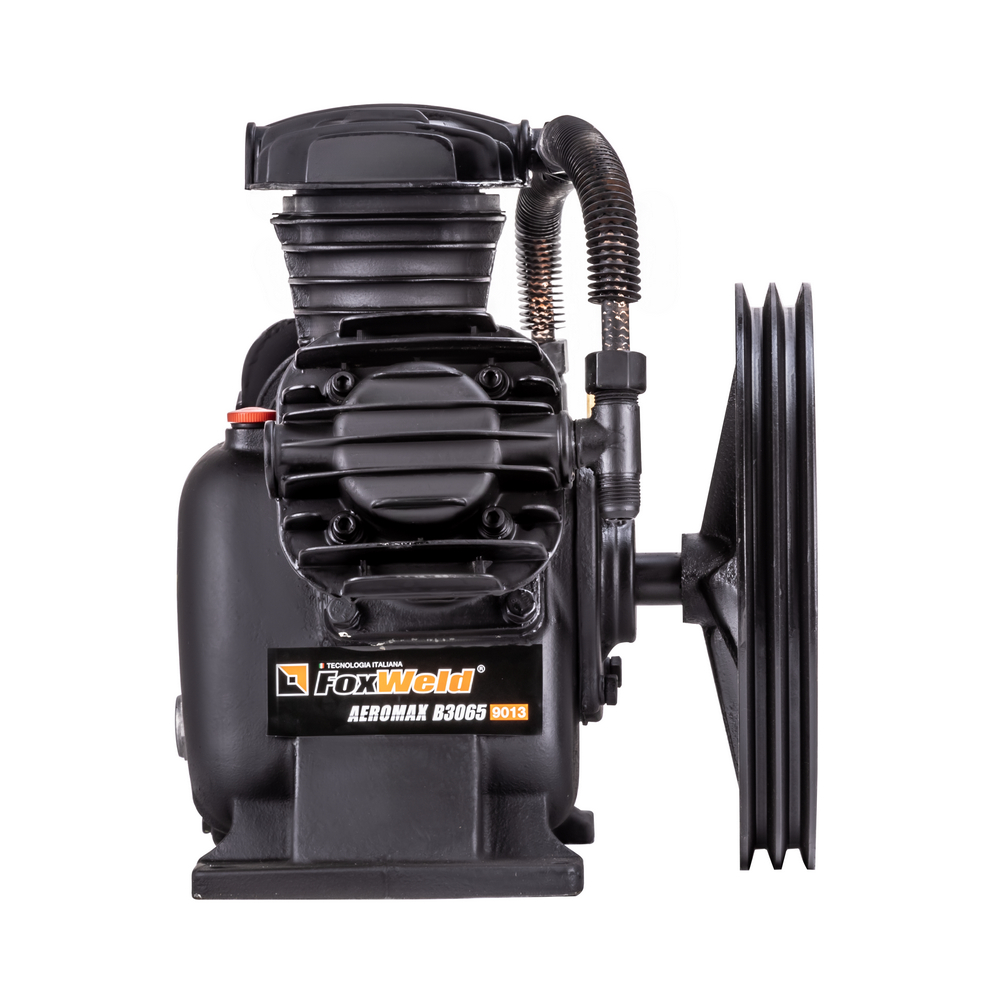

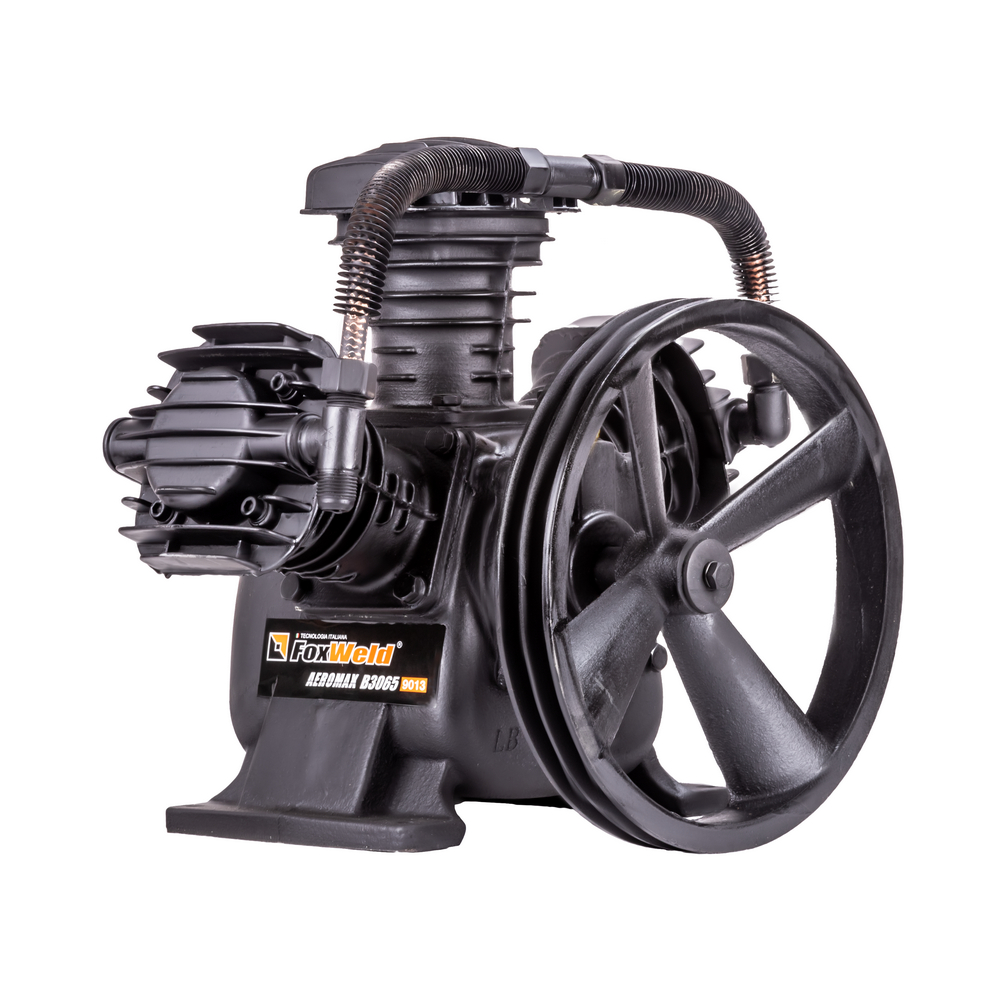

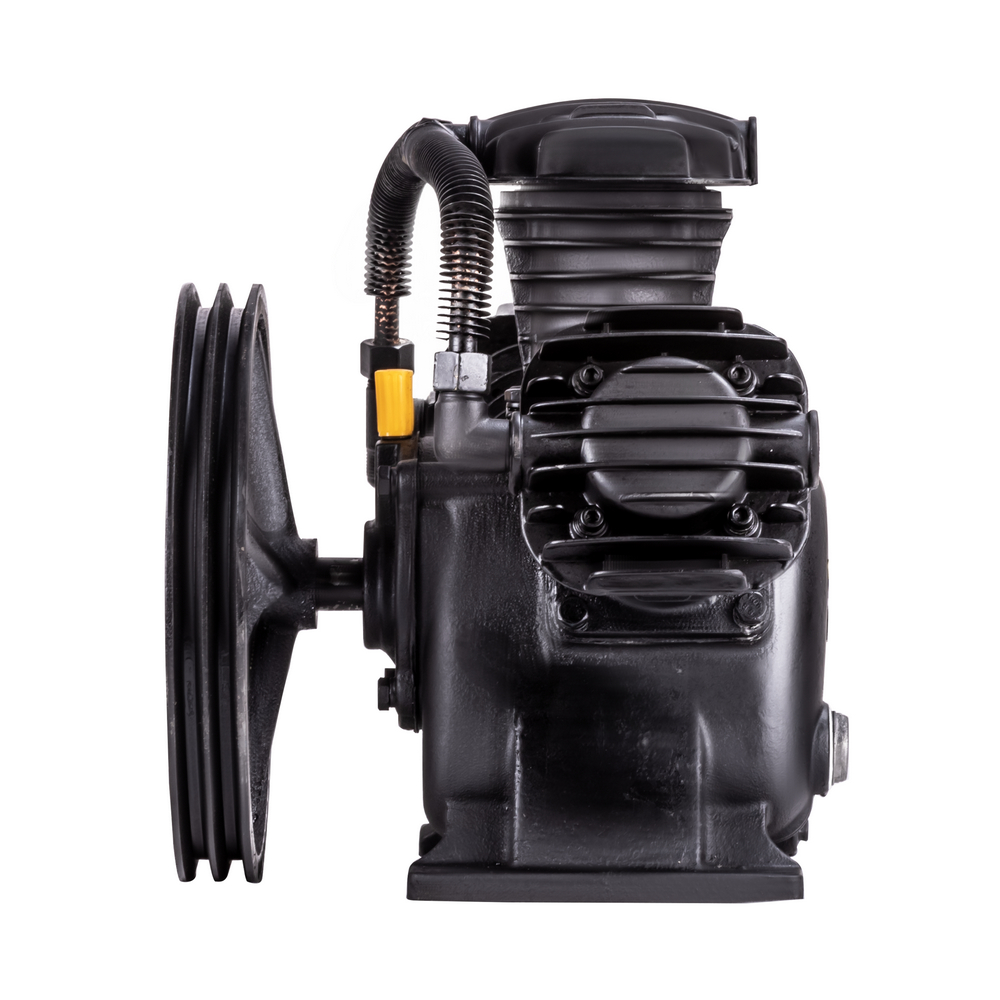

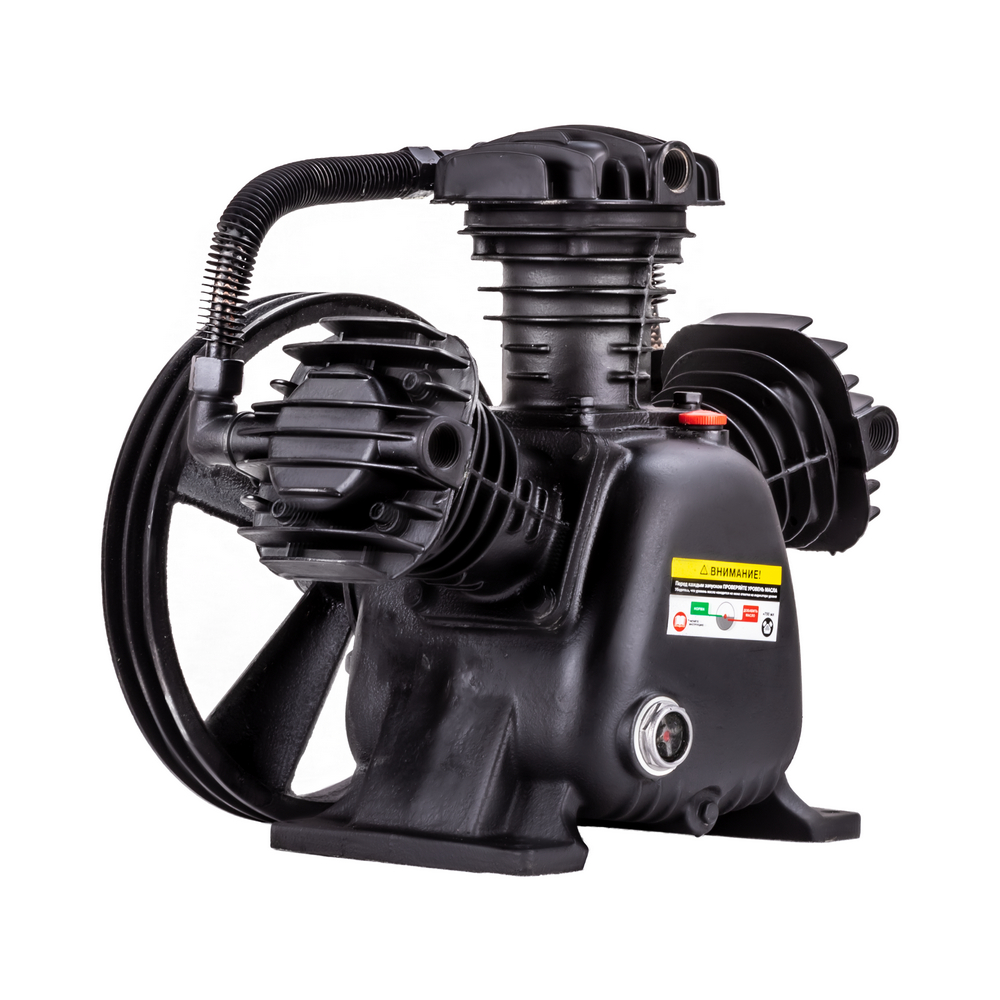

Компрессорная головка ременная AEROMAX B3065 - сменная помпа (нагнетательная часть) для поршневых ременных масляных воздушных компрессоров.
В конструкции головки три поршня диаметром 65 мм. Мощность подключаемого электродвигателя должна быть не менее 2,2 кВт.
При данной мощности производительность на входе может достигать 480 л/мин при рабочем давлении до 10 бар.

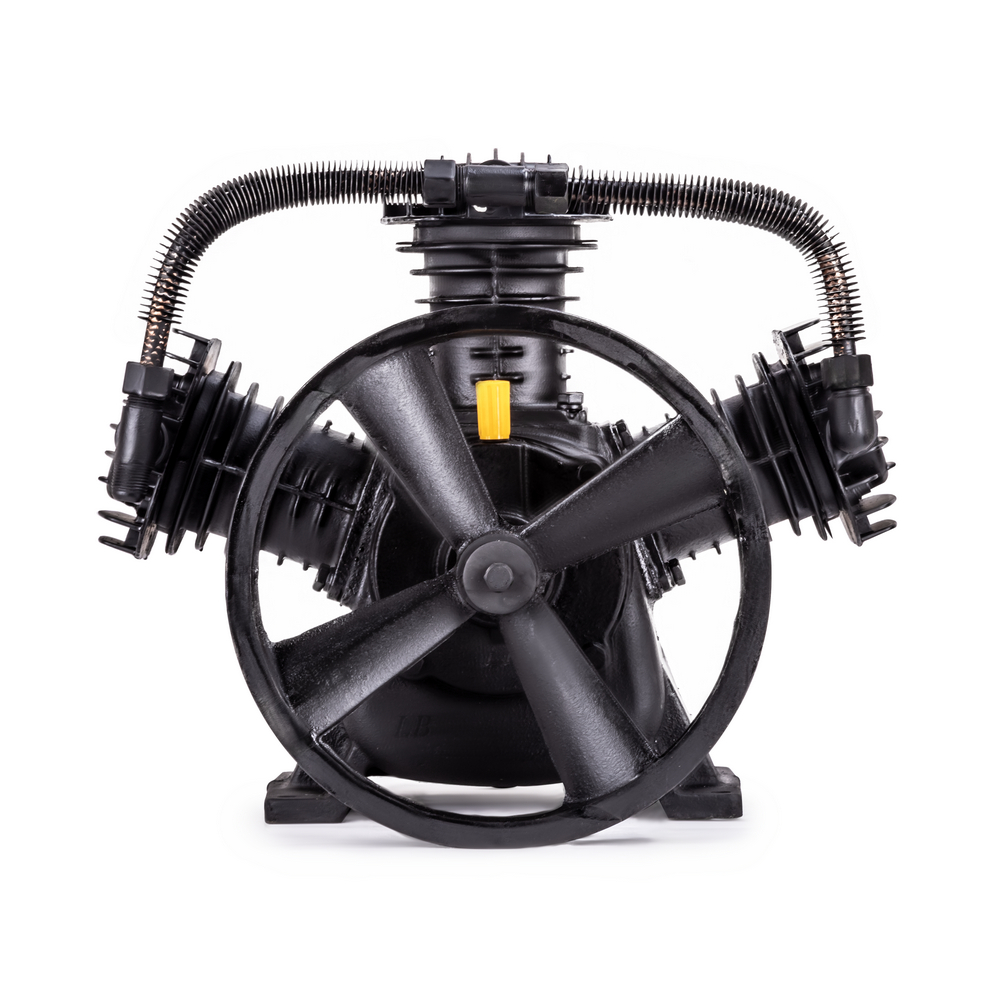

Рёбра охлаждения (рубашки) на цилиндрах и лопасти на ведомом шкиве обеспечивают эффективное охлаждение.
Шкив ведомый двухручейковый в комплекте, предустановлен. Для смазки цилиндро-поршневой группы предусмотрен встроенный масляный картер для компрессорного масла VDL100.
Подключение к компрессору механическое - через ременную передачу. Воздушная магистраль от ресивера компрессора подключается к выпуску компрессорной головки.
Электромотор компрессора через ременную передачу вращает шкив компрессорной головки, приводя в движение поршни внутри цилиндров, которые соответственно тактам производят забор воздуха из окружающей среды через впускное отверстие и под давлением закачивают в ресивер компрессора по воздушной магистрали.
На впуск необходимо установить воздушные фильтры с посадочной резьбой 1/2"M (приобретаются отдельно).
Перед установкой прочтите руководство по эксплуатации.
CОВМЕСТИМОСТЬ:
5074 Воздушный компрессор ременной масляный AEROMAX 420/100
5887 Воздушный компрессор ременной масляный AEROMAX 480/100
6796 Воздушный компрессор ременной масляный AEROMAX 480/100 HP
5760 AERO Воздушный фильтр 1/2"
ОСОБЕННОСТИ:

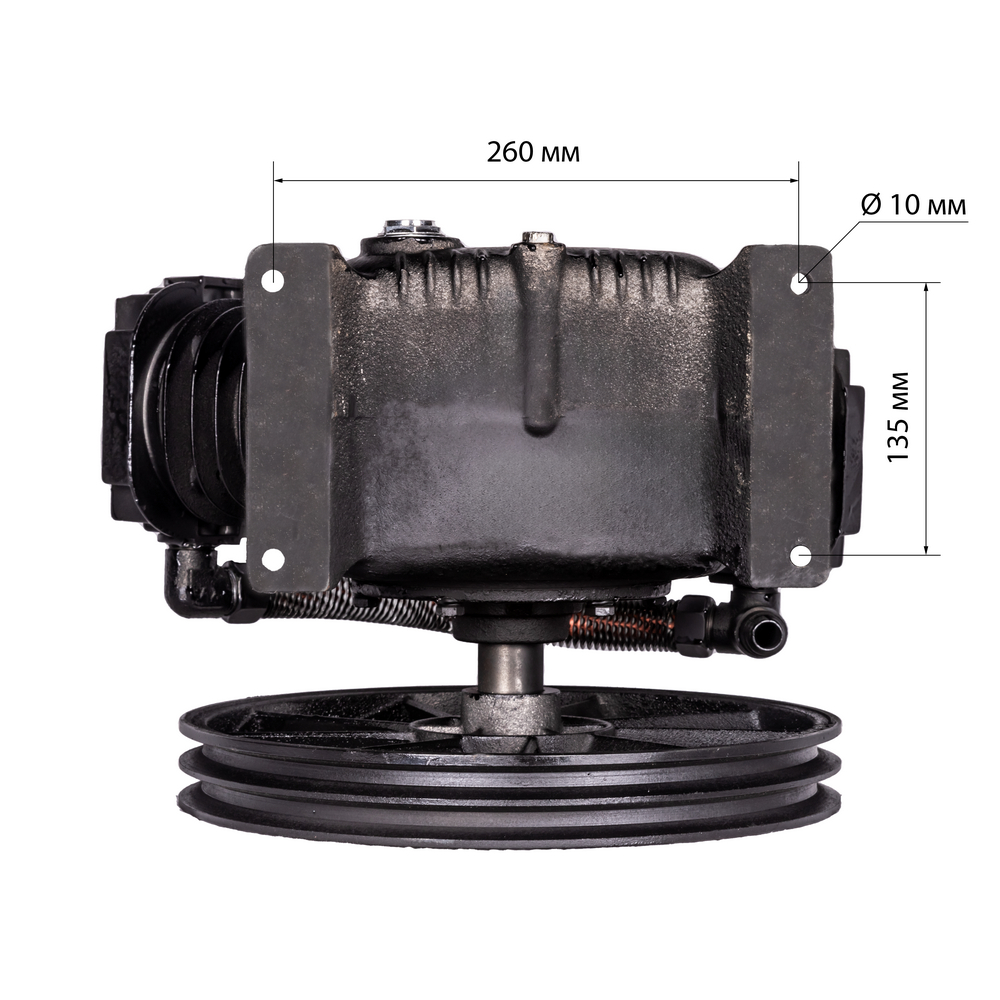

- Размер монтажного крепления: 245 х 145 мм
- Материал – чугун
- Минимальная мощность электродвигателя – 2,2 кВт
- Поставляется в сборе со шкивом
- Подходит для запыленных условий эксплуатации
- Большие ребра охлаждения и лопасти на ведомом шкиве
- Увеличенный объем масляного картера
- Низкий уровень вибраций и шума
- Гарантийный срок - 1 год
КОМПЛЕКТАЦИЯ:
- Компрессорная головка в сборе со шкивом - 1 шт.
- Руководство по эксплуатации - 1 шт.
Внимание:
- Воздушные фильтры – приобретаются отдельно!
- Компрессорная головка поставляется без масла, рекомендованное компрессорное масло VDL100 – приобретается отдельно!
Инструкция AEROMAX Компрессорная голова В2051_В3090_В3065_В2080_В2105Т_В2065_F2063-750 1100 1500 | Скачать |
(2 | Скачать |
Листовка Ременные компрессорные головки AEROMAX | Скачать |
(0 | Скачать |
Серия | FoxWeld |
Размер монтажного крепления (мм) | 245 х 145 |
Кол-во поршней (шт) | 3 |
Диаметр поршней (мм) | 65 |
Ход поршней (мм) | 48 |
Минимальная мощность электродвигателя (кВт) | 3 |
Производительность (л/мин) | 480 |
Рабочее давление (бар) | до 10 |
Шкив в сборе | да |
Объем масла в картере (г / мл) | 800 / 700 |
Резьба воздушного фильтра | 1/2"M |
Вес (кг) | 21,6 |
Габариты упаковки Д х Ш х В (мм) | 420 х 300 х 370 |
Гарантийный срок | 1 год |
